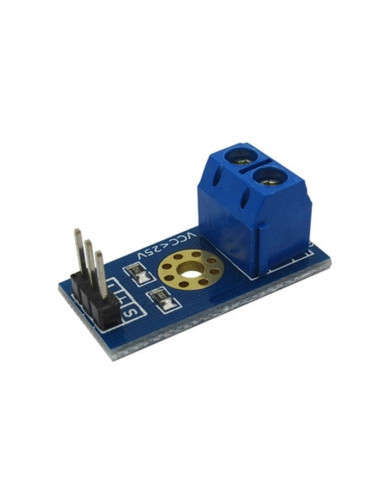

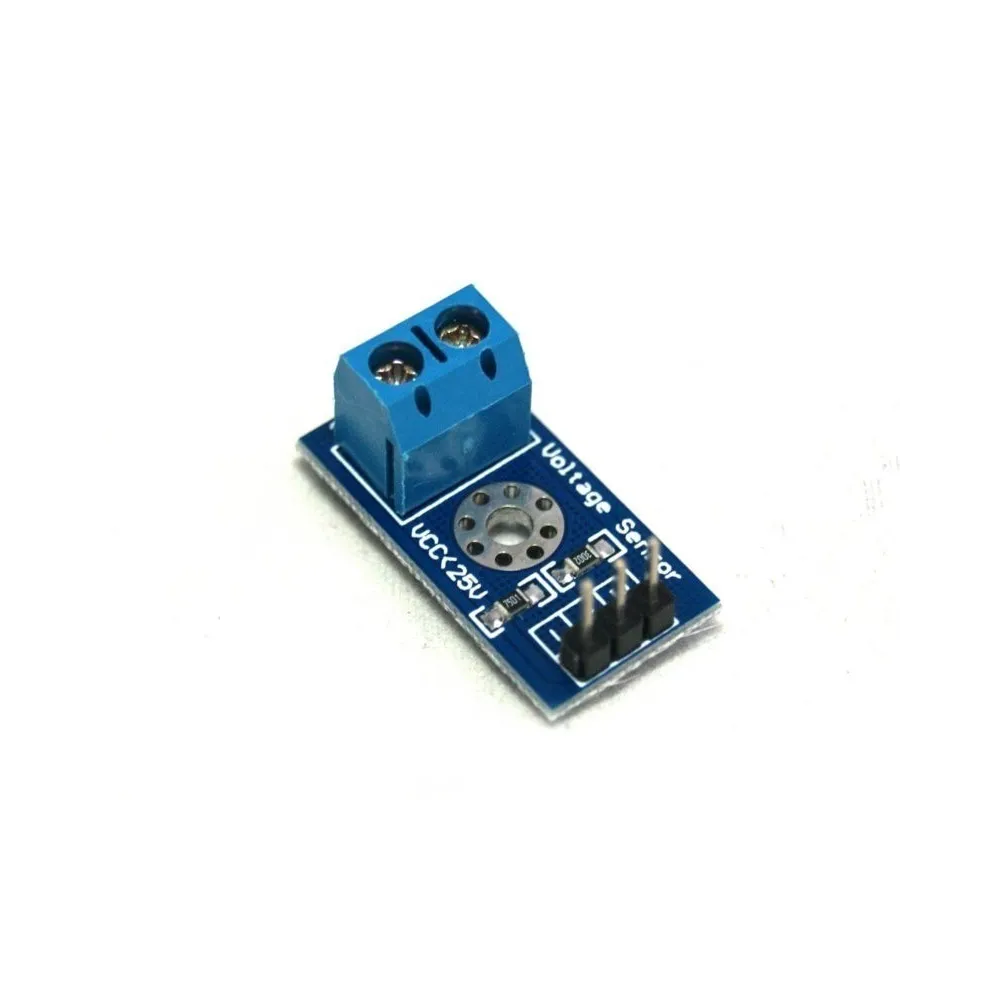

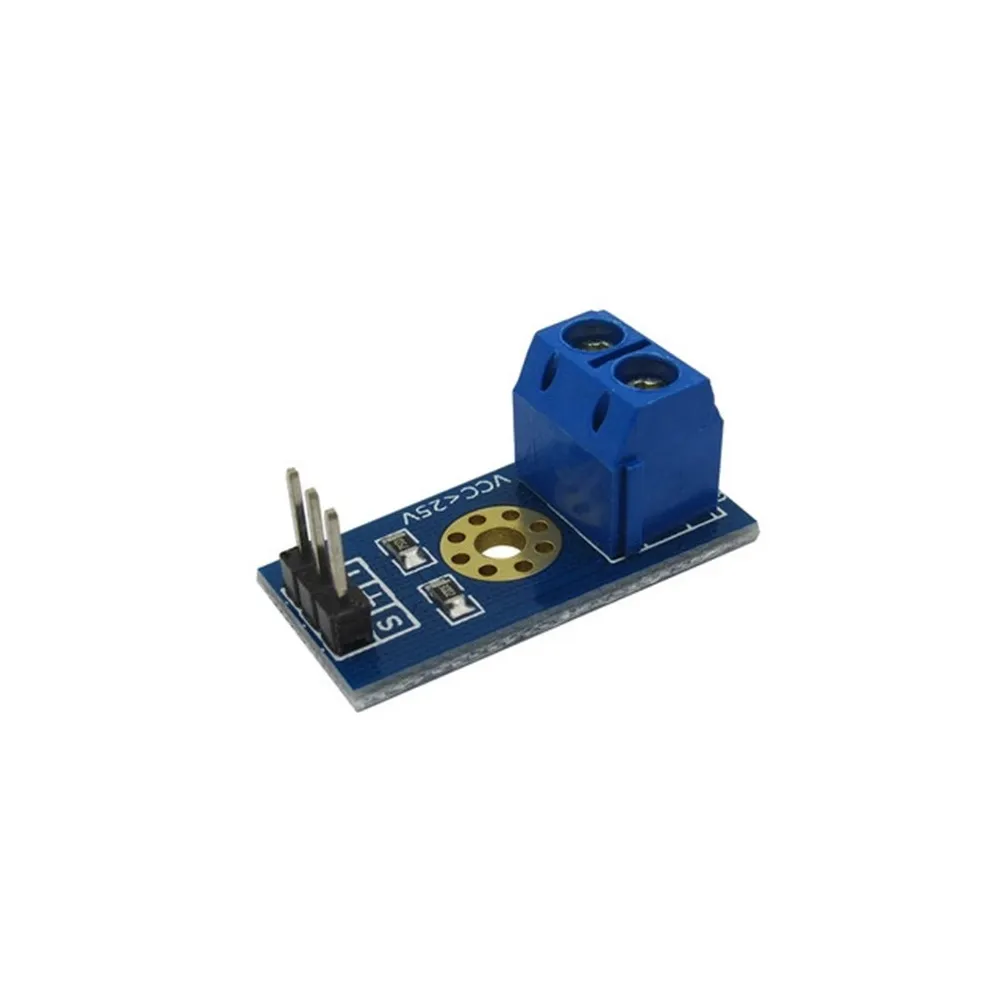

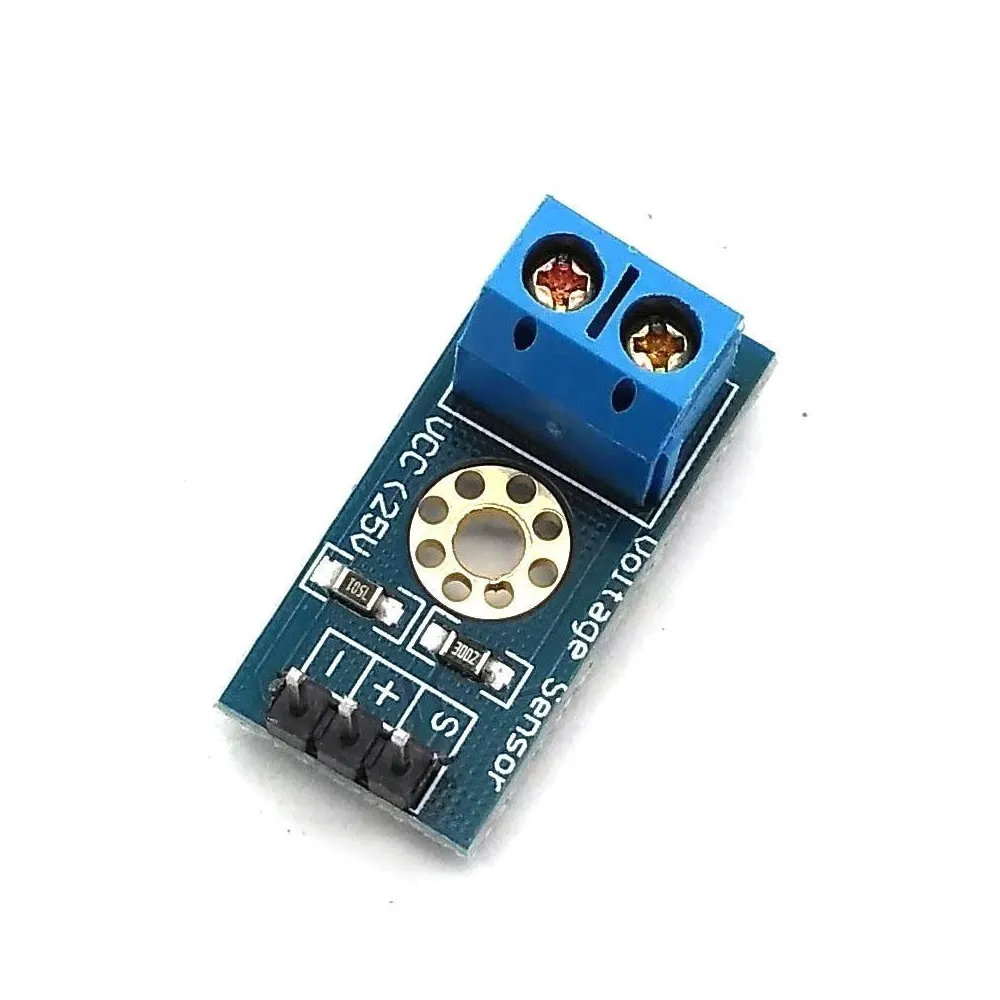

Modulo Sensor de Voltaje DC 0~25VDC

$ 5.000

Sensor  de voltaje FZ0430 es un simple divisor de tensión con resistencias de 30K y 7K5, lo que supone que la tensión percibida por el módulo sea divida por un factor de 5 (7.5/(30+7.5)).

Sensor  de voltaje FZ0430 es un simple divisor de tensión con resistencias de 30K y 7K5, lo que supone que la tensión percibida por el módulo sea divida por un factor de 5 (7.5/(30+7.5)).

La tensión máxima que podemos medir será 25v para un procesador de tensión de alimentación 5v (Vcc), y 16,5v para un procesador de 3,3v (Vcc). Superar esta tensión máxima en la entrada del FZ0430 dañará el pin analógico de Arduino. La resolución de la medición del módulo es de 24,45mV.

Este sensor es muy útil para medir el estado de una batería, comprobar la alimentación de un dispositivo de 12v o 24v, como una tira LED, un electroimán, un ventilador, o una célula Peltier por ejemplo.

Características técnicas:

  • Rango de entrada de voltaje: 0v a 25v DC.
  • Voltaje detección entrada máximo: 25v (5v x 5 = 25v) o 16,5v (3,3v x 5 = 16,5v).
  • Rango de detección de voltaje: 0.02445V~25V
  • Resolución analógica de tensión: 0.00489V
  • Voltaje detección mínimo: 0.02445V(4.89mV x 5 = 0.02445V).
