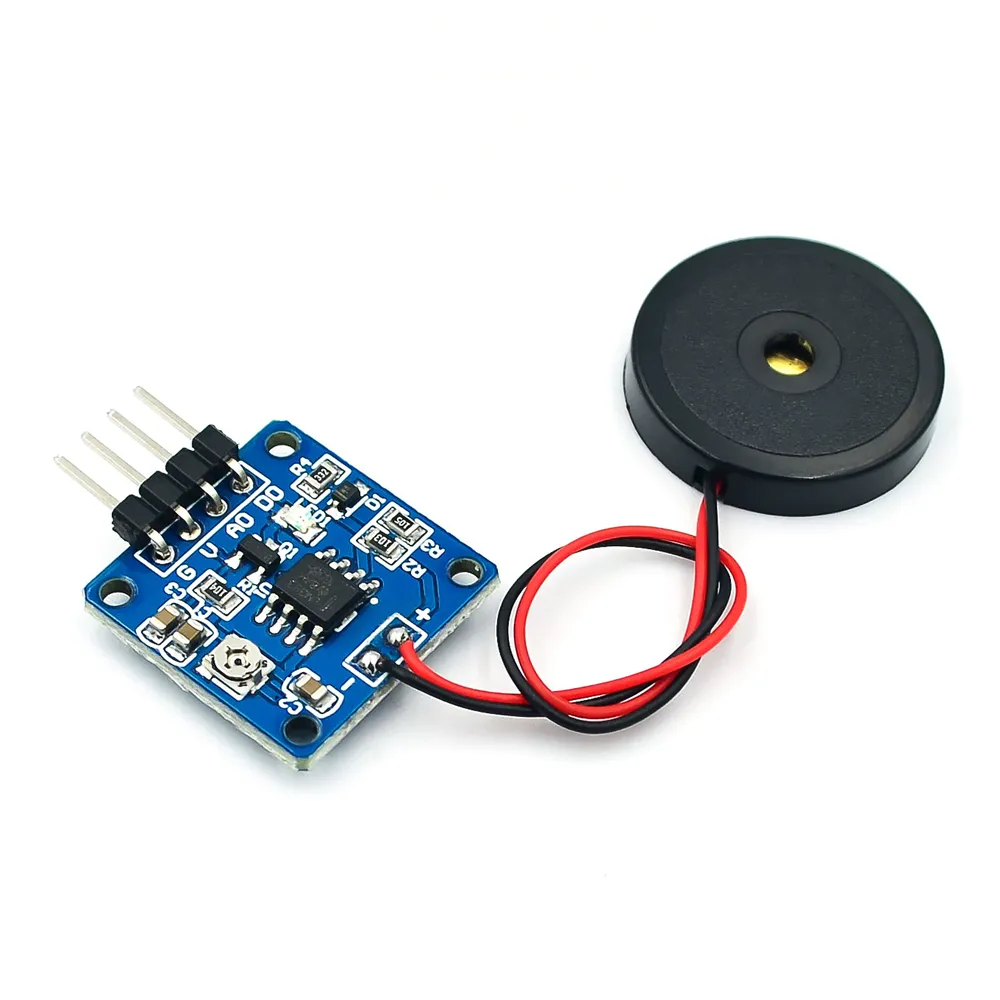

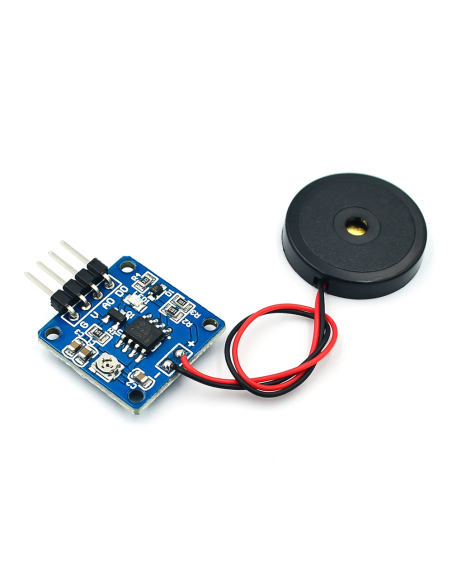

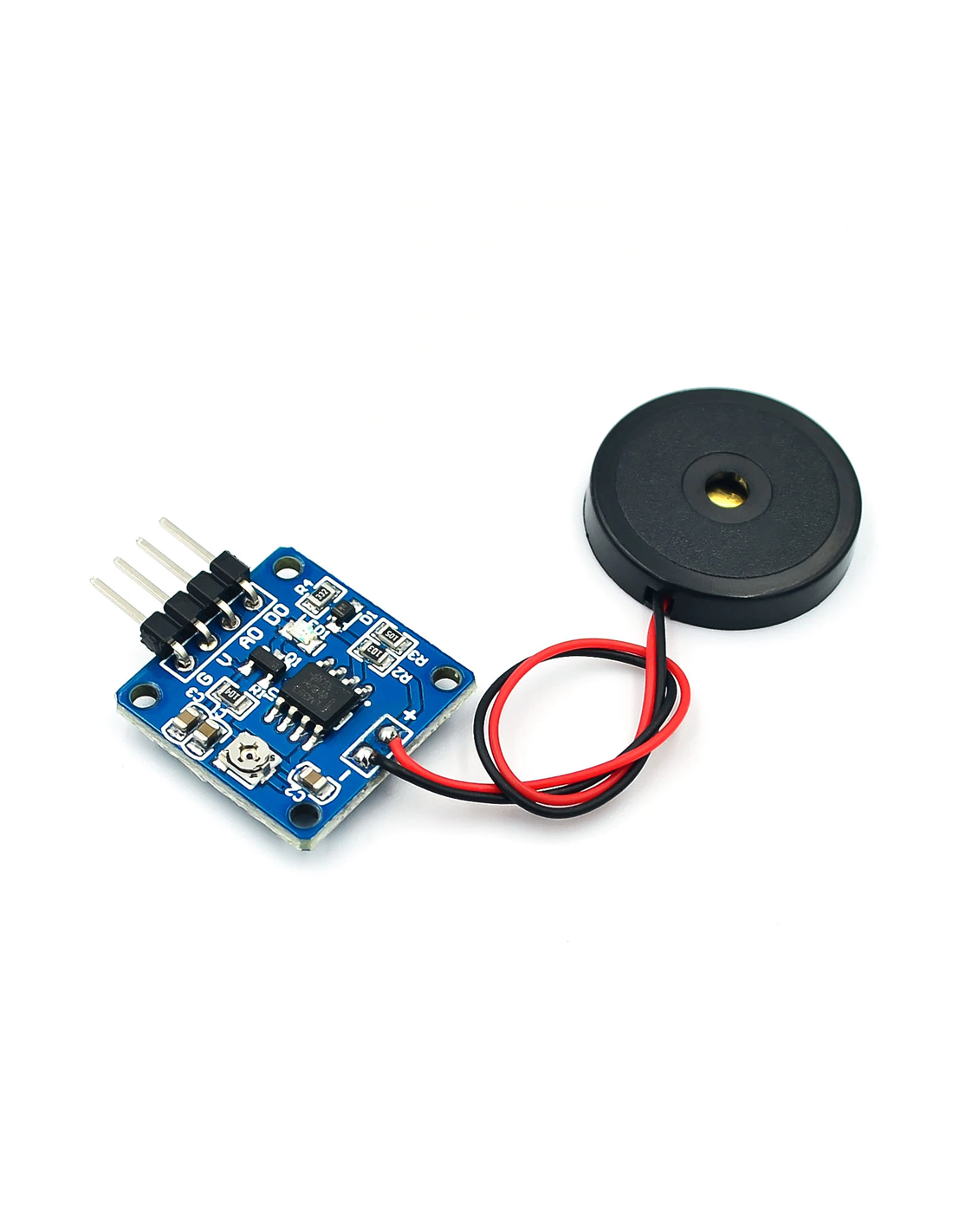

Módulo Sensor de Vibración Piezoeléctrico con Salida Dual

Este módulo utiliza un transductor piezoeléctrico de alta sensibilidad para detectar vibraciones físicas, golpes o impactos en una superficie. A diferencia de los sensores de vibración básicos, este módulo incluye un comparador de voltaje LM393, lo que permite obtener una lectura digital clara y ajustable, además de una señal analógica para medir la intensidad del impacto.

Es ideal para sistemas de seguridad, monitoreo de maquinaria o proyectos interactivos donde se requiera detectar un toque o movimiento brusco.

Características Principales:

• Detección Dual: Ofrece una salida analógica (proporcional a la fuerza del impacto) y una salida digital (activada por un umbral).

• Sensibilidad Ajustable: Incluye un potenciómetro de precisión para calibrar el punto exacto de activación de la señal digital.

• Indicadores LED: Cuenta con un LED de encendido y un LED de estado que se activa cuando el sensor detecta una vibración por encima del umbral configurado.

• Voltaje de Operación: 3.3V a 5V DC, compatible con la mayoría de microcontroladores.

• Fácil Montaje: Agujeros de fijación integrados para una instalación estable en cualquier superficie.

Especificaciones Técnicas:

• Chip Principal: LM393 (Comparador).

• Salidas: * AO: Salida analógica de voltaje en tiempo real.

  • DO: Salida digital (0 y 1 lógico).

• Dimensiones del PCB: 3.2 cm x 1.4 cm aprox.

• Corriente de Trabajo: < 10 mA.

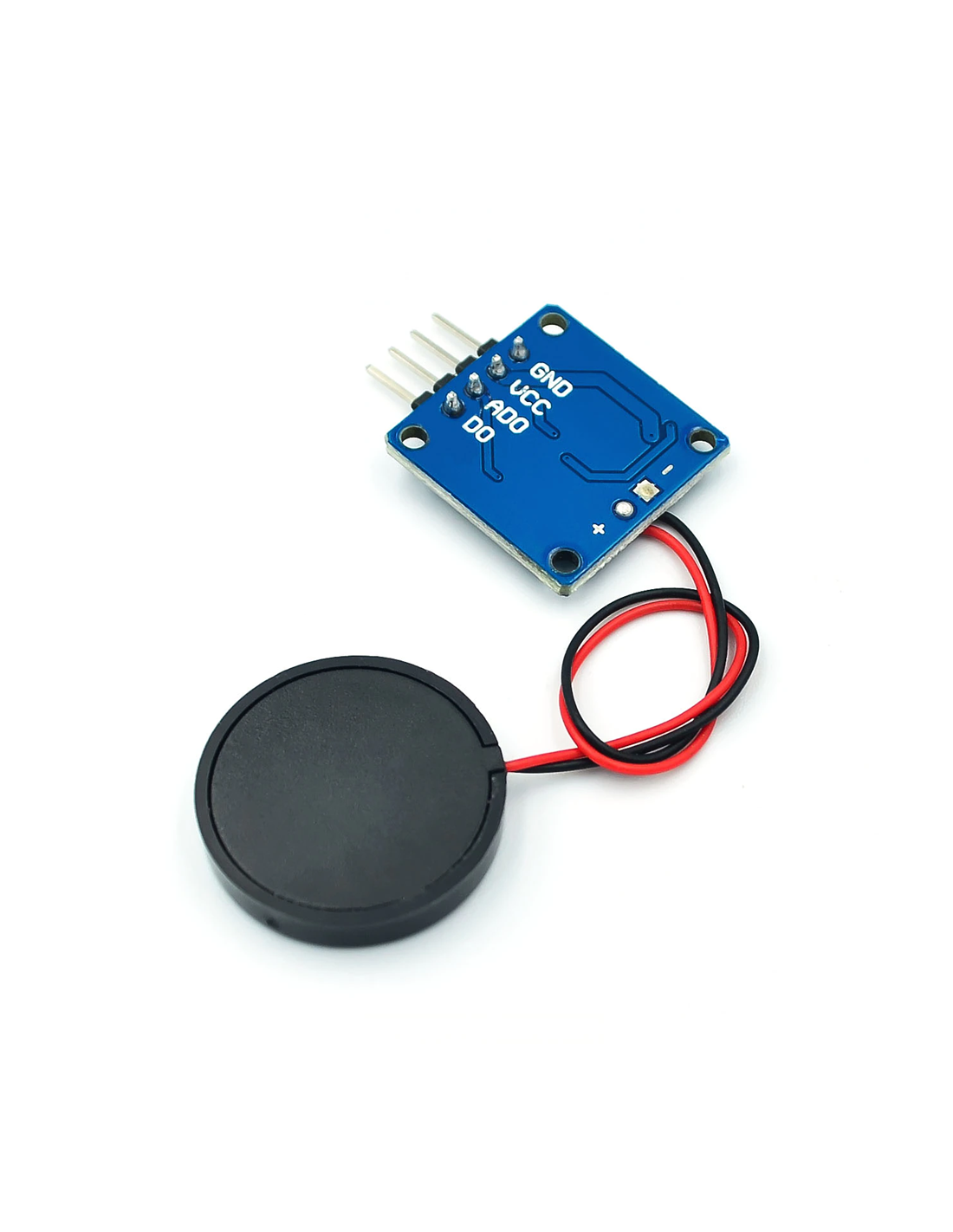

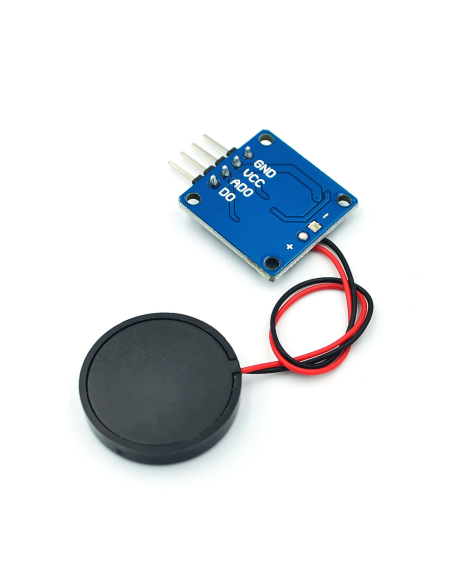

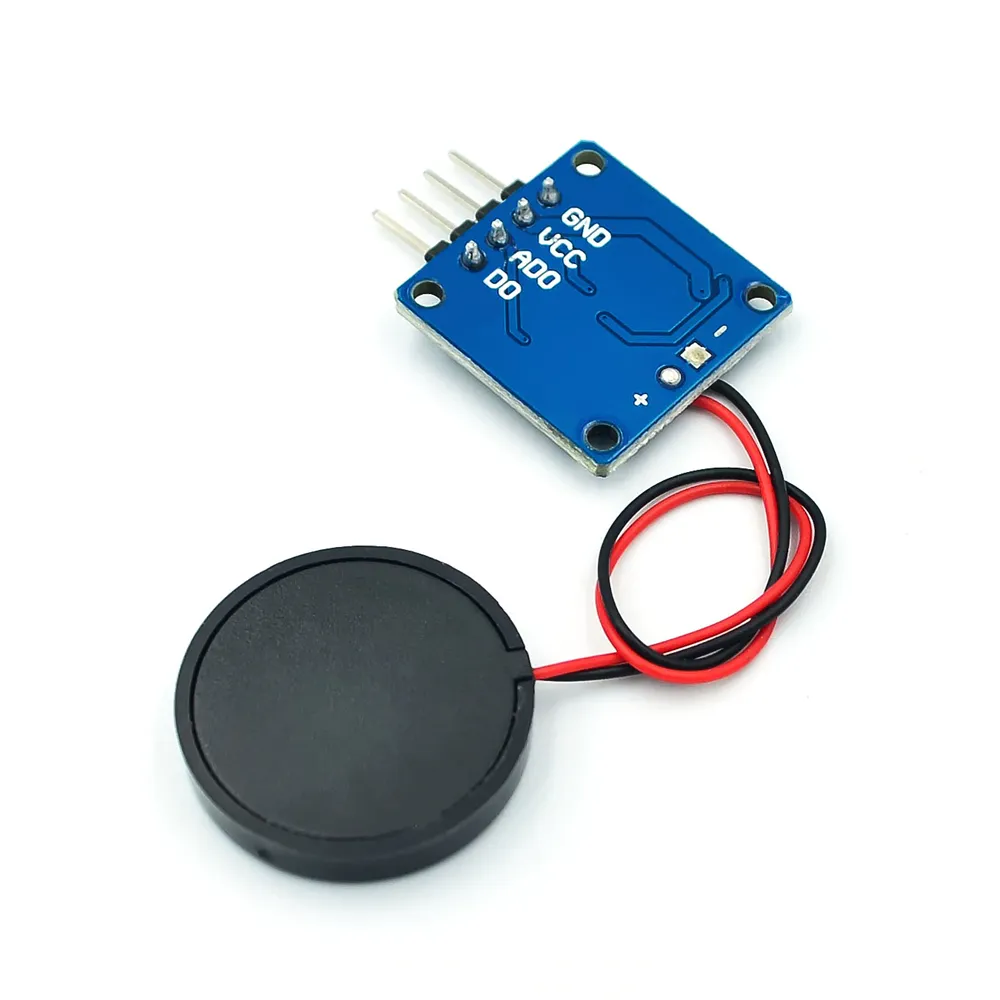

Distribución de Pines (Pinout):

1. VCC: Alimentación positiva (3.3V - 5V).

2. GND: Tierra.

3. DO: Salida Digital (conectable a cualquier pin de interrupción en Arduino).

4. AO: Salida Analógica (conectable a un puerto ADC para medir magnitud).

Aplicaciones Comunes:

• Alarmas antirrobo para vehículos o puertas.

• Detección de impactos en robótica.

• Instrumentos musicales electrónicos (percusión).

• Monitoreo de vibraciones industriales.
