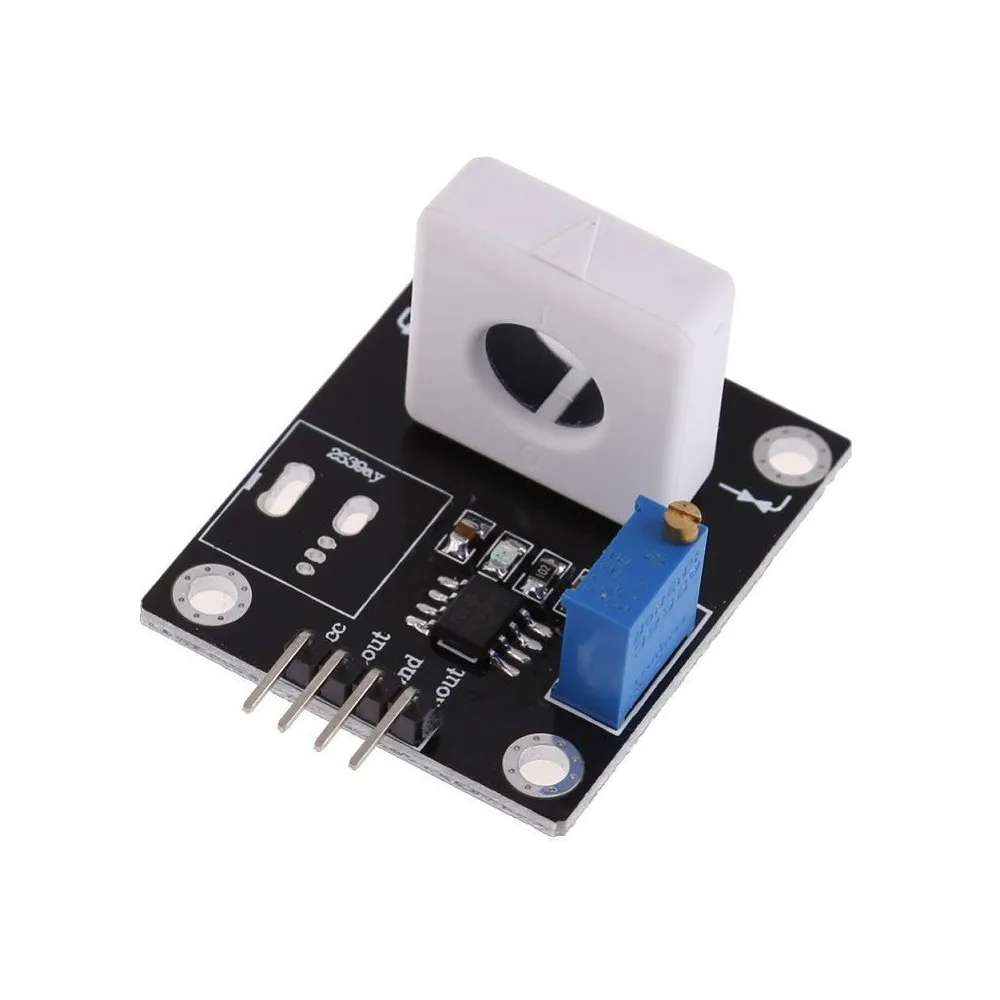

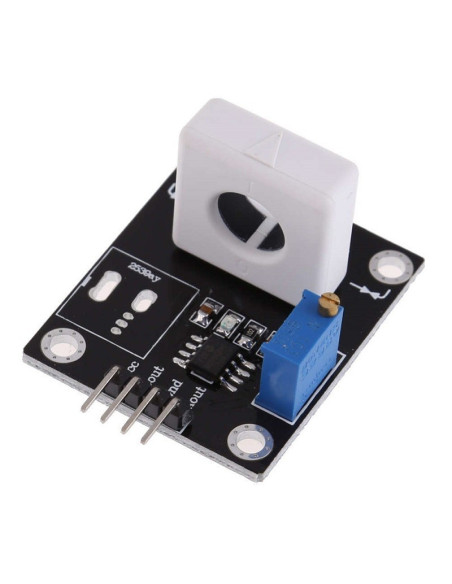

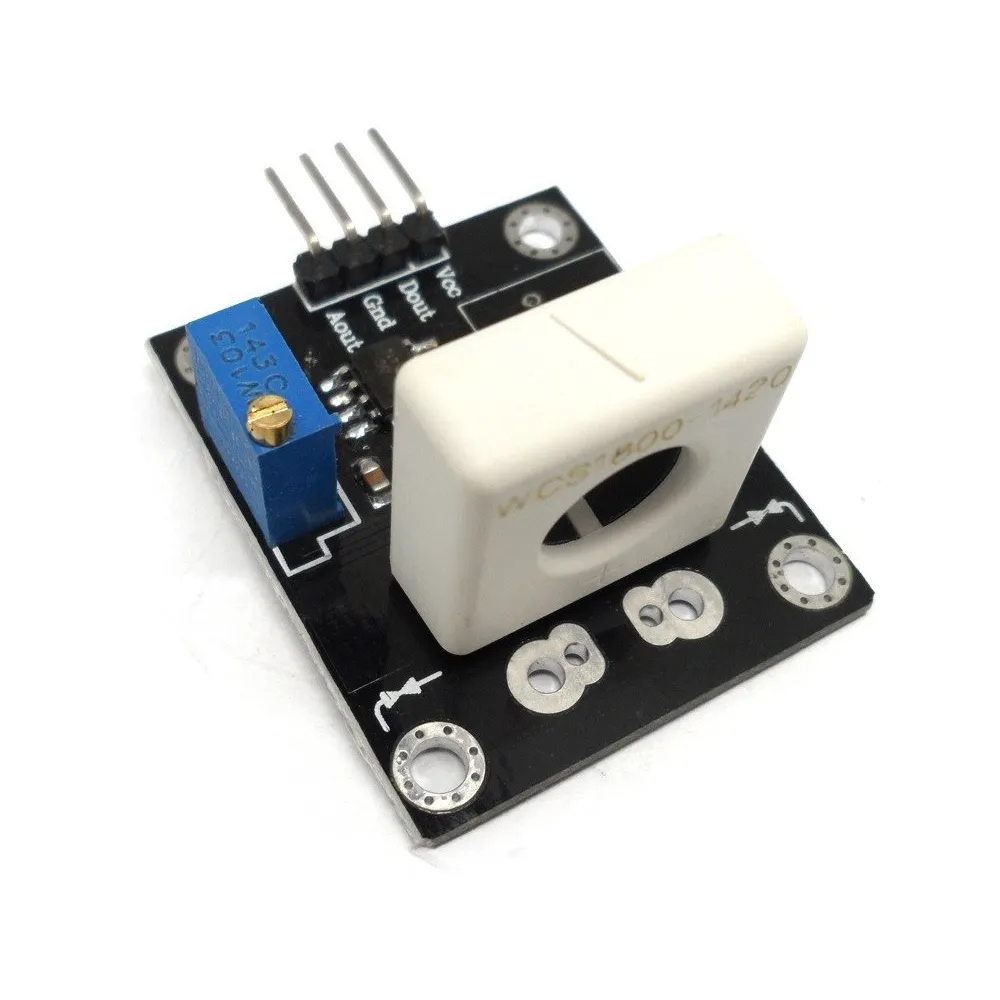

El sensor de corriente Winson WCS1800 proporciona economía y precisión solución para detección de corriente AC Y DC en aplicaciones industriales, comerciales y sistemas de comunicaciones.
El sensor de corriente Winson WCS1800 proporciona economía y precisión solución para detección de corriente AC Y DC en aplicaciones industriales, comerciales y sistemas de comunicaciones. El paquete único proporciona una implementación fácil sin romper el sistema original y hace posible la detección de corriente. las aplicaciones incluyen control de motor, detección y gestión de carga, detección de fallas por sobrecorriente y cualquier sistema inteligente de administración de energía
El WCS1800 consiste en una sala lineal derivada de baja temperatura con compensación de la misma y un diámetro de 9.0 mm a través del orificio. Los usuarios pueden usar el propio cable eléctrico del sistema pasándolo a través de este agujero para medir la corriente de paso. Este diseño permite a los diseñadores de sistemas monitorear cualquier ruta actual sin romper o cambiar el diseño original del sistema en absoluto. Cualquier corriente que fluya a través de este agujero generará un campo magnético que es detectado por el efecto Hall del IC . Los terminales de la ruta conductiva están eléctricamente aislados de la
cables del sensor. Esto permite usar el sensor de corriente WCS1800 en
aplicaciones que requieren aislamiento eléctrico sin el uso de optoaisladores o
otras costosas técnicas de aislamiento y hacen que el sistema sea más competitivo en costo
caracteristicas:
● Diámetro 9.0mm conductor a través del orificio
● Voltaje de salida proporcional a la corriente CA y DC
● Rango de corriente de detección amplia 0 ~ 35 A a 5V voltios.
● Alta sensibilidad 66mV / A
● Amplio rango de tensión de funcionamiento de 3.0 ~ 5VDC.
● Baja corriente de funcionamiento 3mA
● Tensión de aislamiento 4000V
● Salida radiométrica a partir de la tensión de alimentación
● Ancho de banda de 23 KHz
● Salida Digital y Analogica.
