Shield Lcd keypad

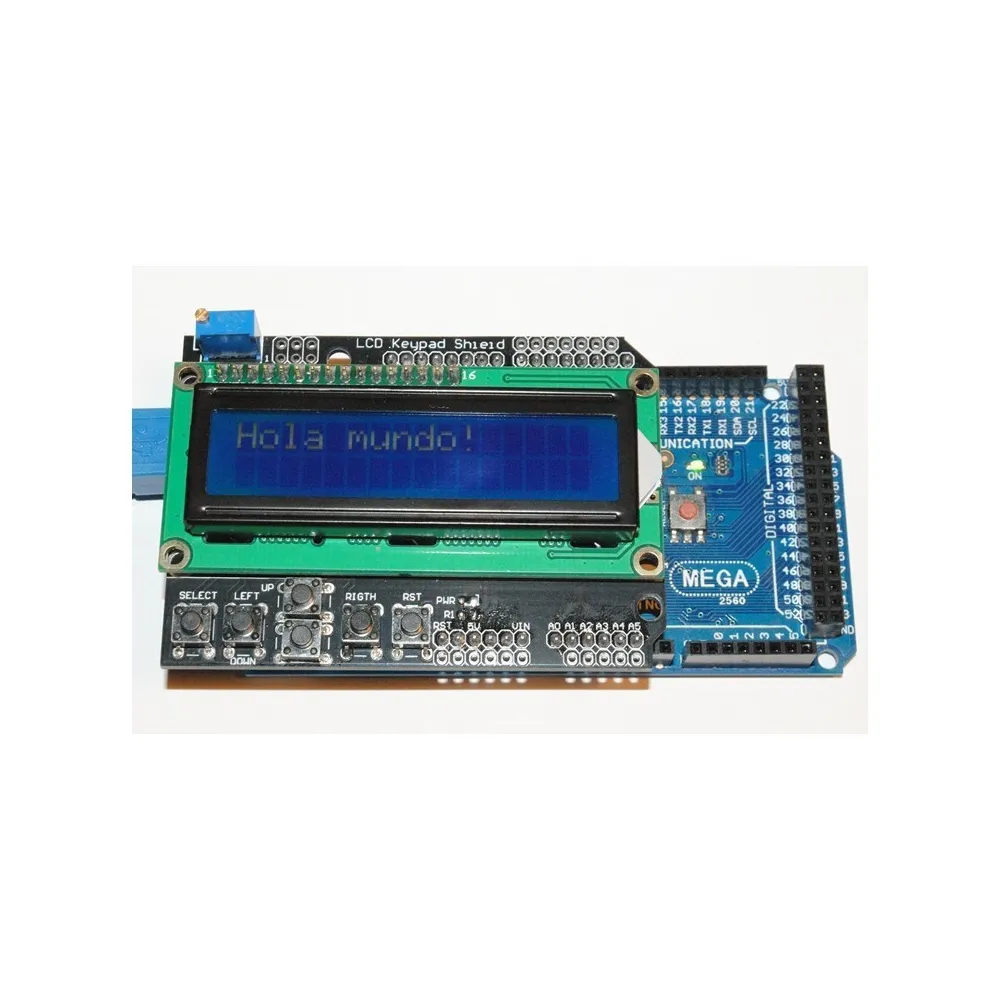

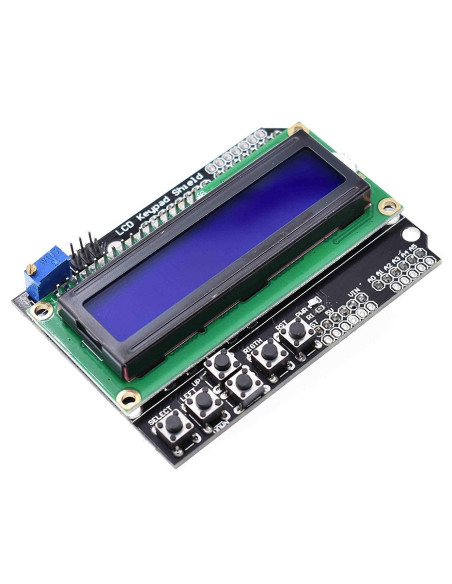

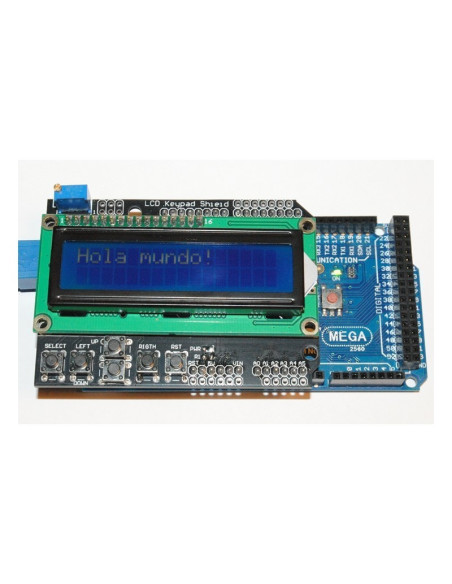

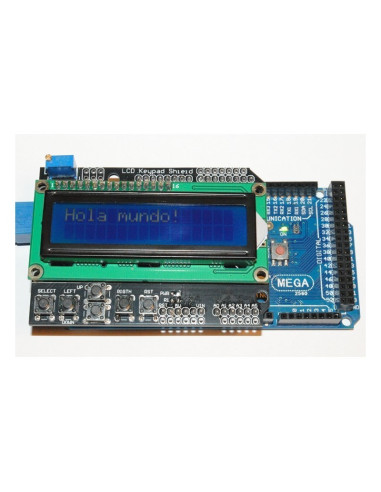

El LCD Keypad Shield se ha desarrollado para la placa Arduino, para proporcionar una interfaz fácil de usar que permite a los usuarios navegar por el menú, hacer selecciones etc Consta de una pantalla LCD de 16X2 de retroiluminación . El teclado dispone de 5 teclas - seleccionar, arriba, derecha, abajo y a la izquierda. Para guardar los pins digitales I/O, la interfaz de teclado utiliza sólo un canal ADC.

Descripciones de los pines:

Pin Funcion
Analog 0 Button (select, up, right, down and left)
Digital 4 DB4
Digital 5 DB5
Digital 6 DB6
Digital 7 DB7
Digital 8 RS (Data or Signal Display Selection)
Digital 9 Enable
Digital 10 Backlit Control
