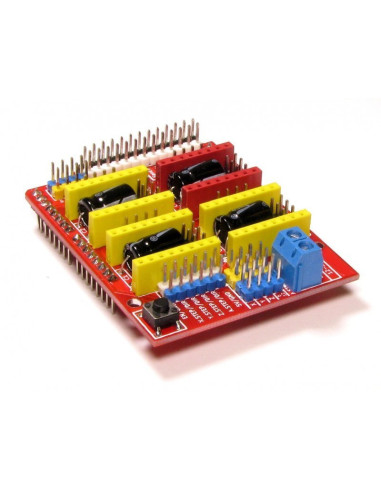

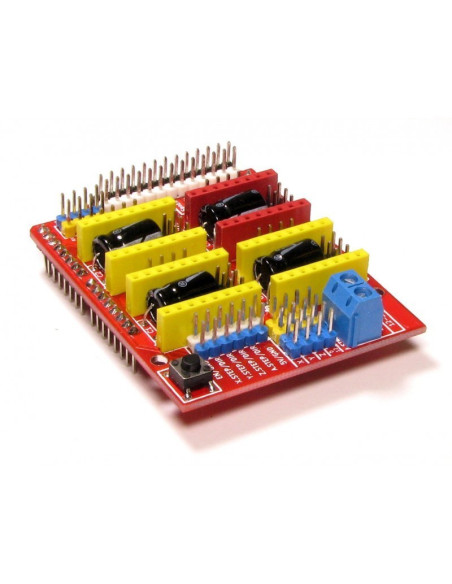

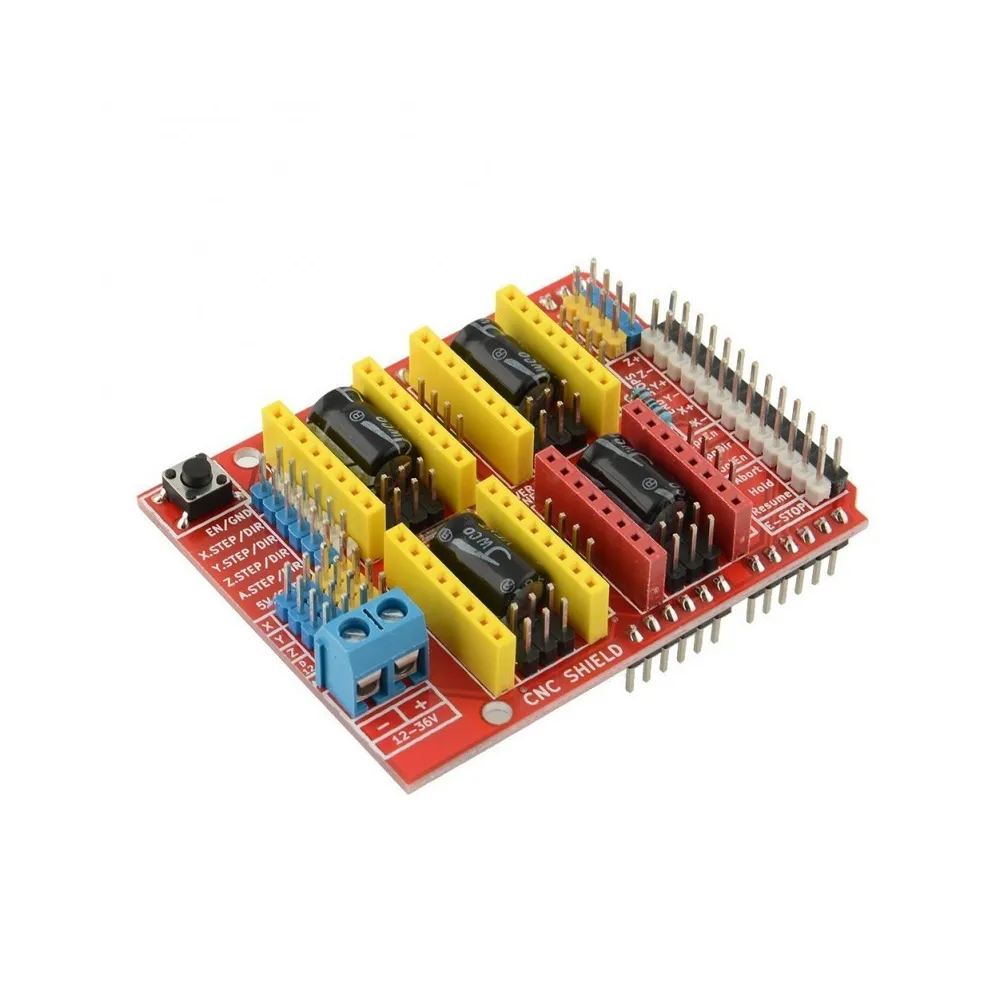

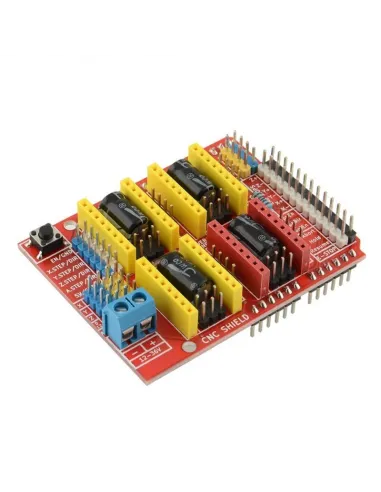

Shield cnc Grbl, motor paso a paso

$ 18.000

El CNC Shield  para Arduino, hace que sus proyectos CNC sean faciles de montar haciendolos que funcionen en unas pocas horas

Descripcion:

El CNC Shield  para Arduino, hace que sus proyectos CNC sean faciles de montar haciendolos que funcionen en unas pocas horas. Utiliza el firmware de codigo abierto en Arduino para controlar 4 motores paso a paso (PAP o Stepper), donde cuenta con 4 zocalos, para insertar 4 controladores A4988. Con este Shield y un Arduino usted puede construir todo tipo de proyectos de robotica o proyectos CNC incluyendo enrutadores CNC, cortadoras laser e incluso maquinas pick & place´s (P&Ps), para el montaje de componentes SMD en circuitos electronicos.

TENGA EN CUENTA que los controladores de motores PAP A4988 (u otro controlador comparible) y el Arduino, no estan incluidos.



Caracteristicas:

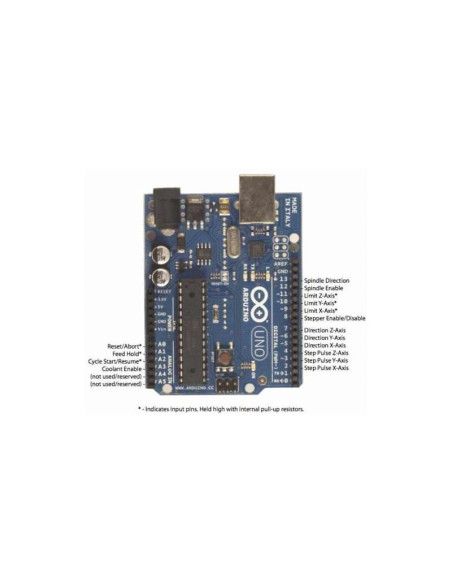

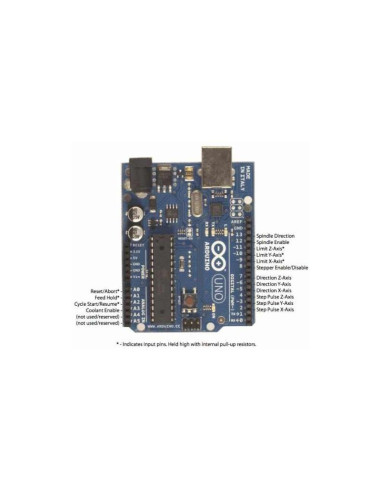

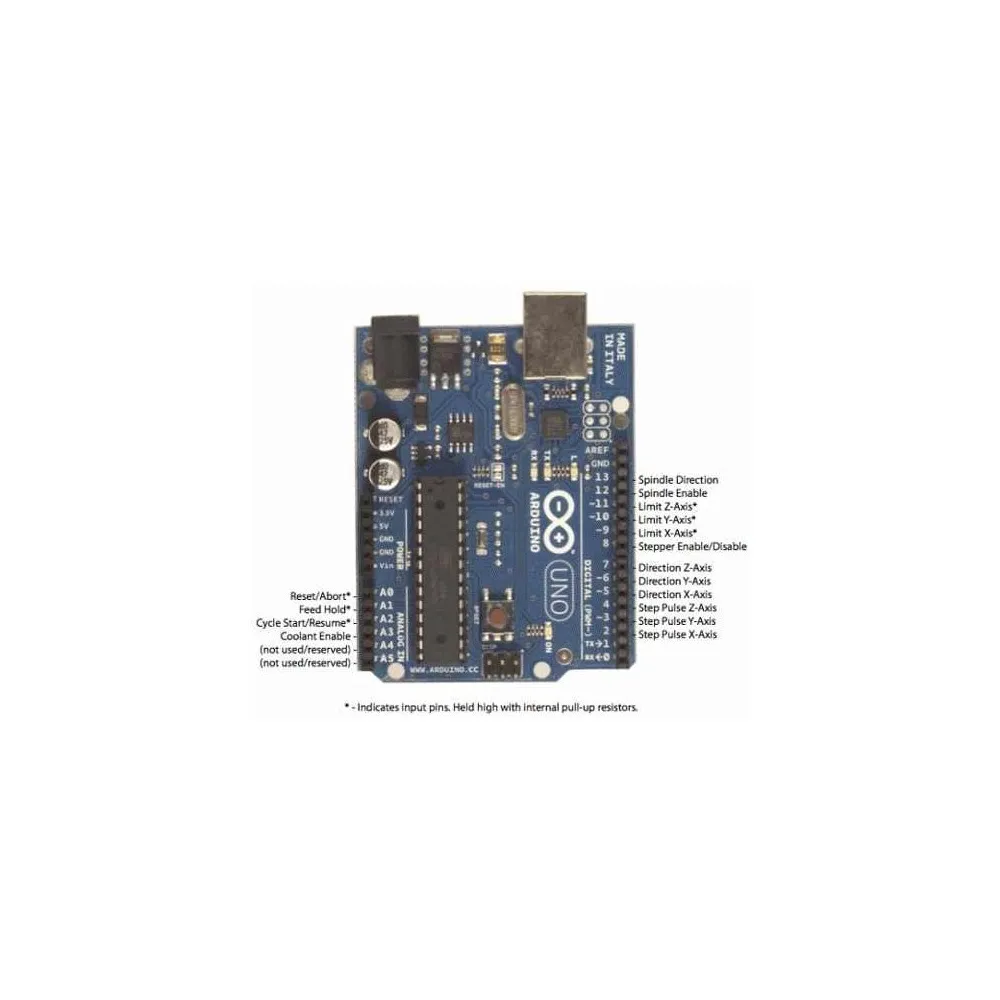

  • GRBL 0.8c compatible. (Firmware de codigo abierto que se ejecuta en un Arduino, que convierte los comandos de codigo G en señales de electricas para mover en pasos los motres) Mas Info.
  • 4 ejes de soporte X, Y, Z, A (el eje A, puede duplicar los ejes X, Y, Z o por defecto, hacer un cuarto eje completo con firmware personalizado utilizando los pines D12 y D13)
  • 2 finales de carrera para cada eje (6 en total)
  • Opciones de "Habilitar Husillo", "Dirección de Husillo" y "Habilitar/Deshabilitar Refrigerante"

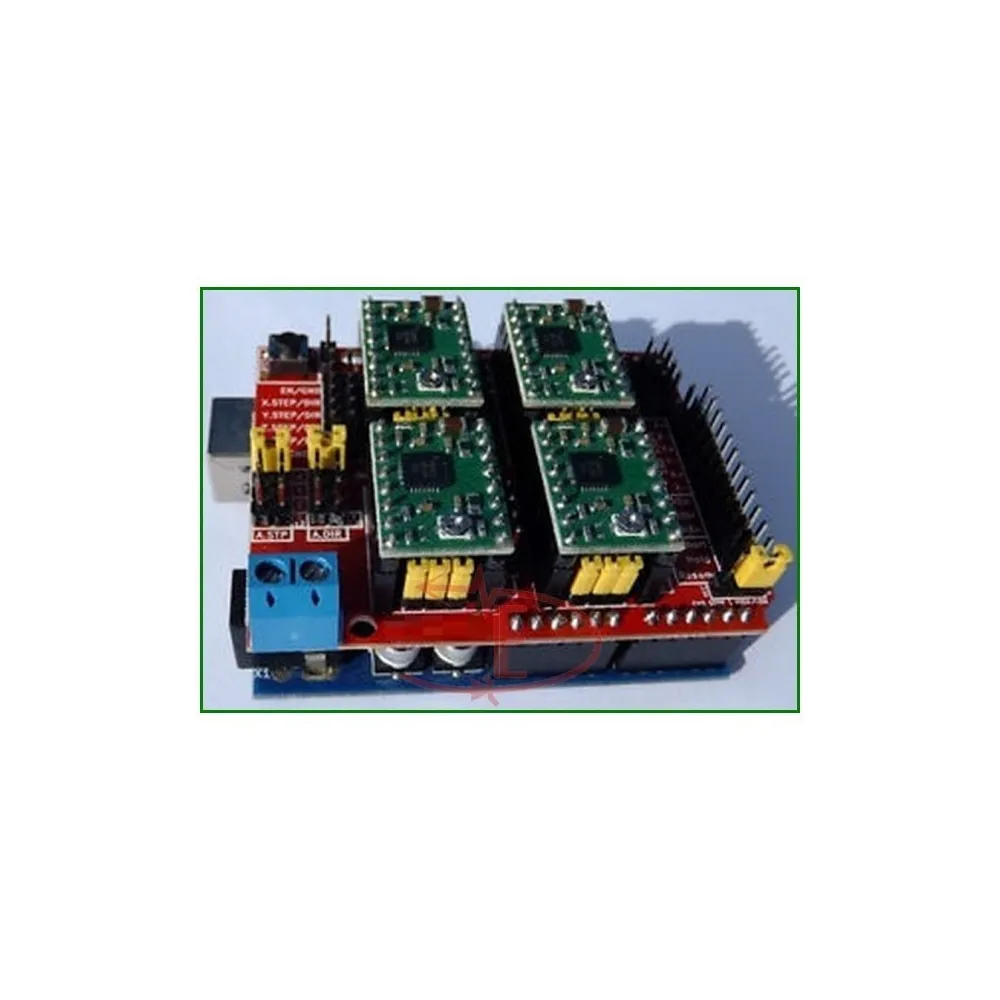

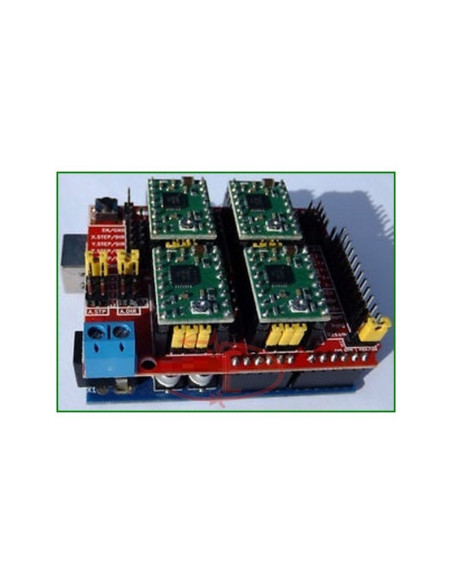

  • 4 Zocalos compatibles para el uso de controladores de motores paso a paso (PAP) A4988, DRV8825 u otros compatibles
  • Puentes para ajustar el micro-escalonamiento de los pasos, permitiendo controlar de forma mas precisa sus motores (Algunos controladores como el DRV8825 pueden hacer hasta 1/32 pasos)
  • Diseño compacto
  • Molex de 4 pines, para conectar tus motores PAP
  • Regleta para el voltaje de entrada que puede variar entre 12-36 VDC (Por el momento solo los controladores DRV8825, soportan hasta 36V, asi que por favor tener en cuenta el voltaje de trabajo de tus controladores antes de alimentar su CNC Shield)
