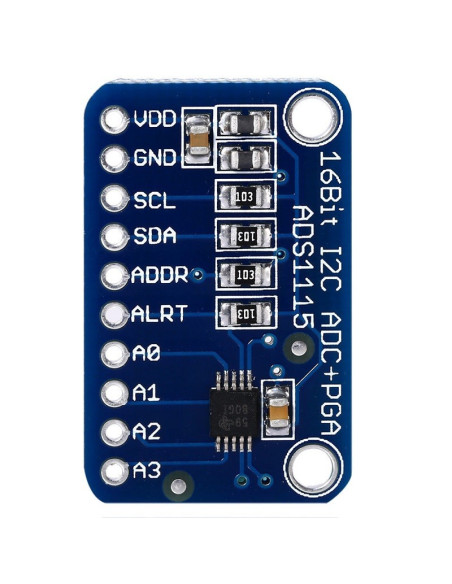

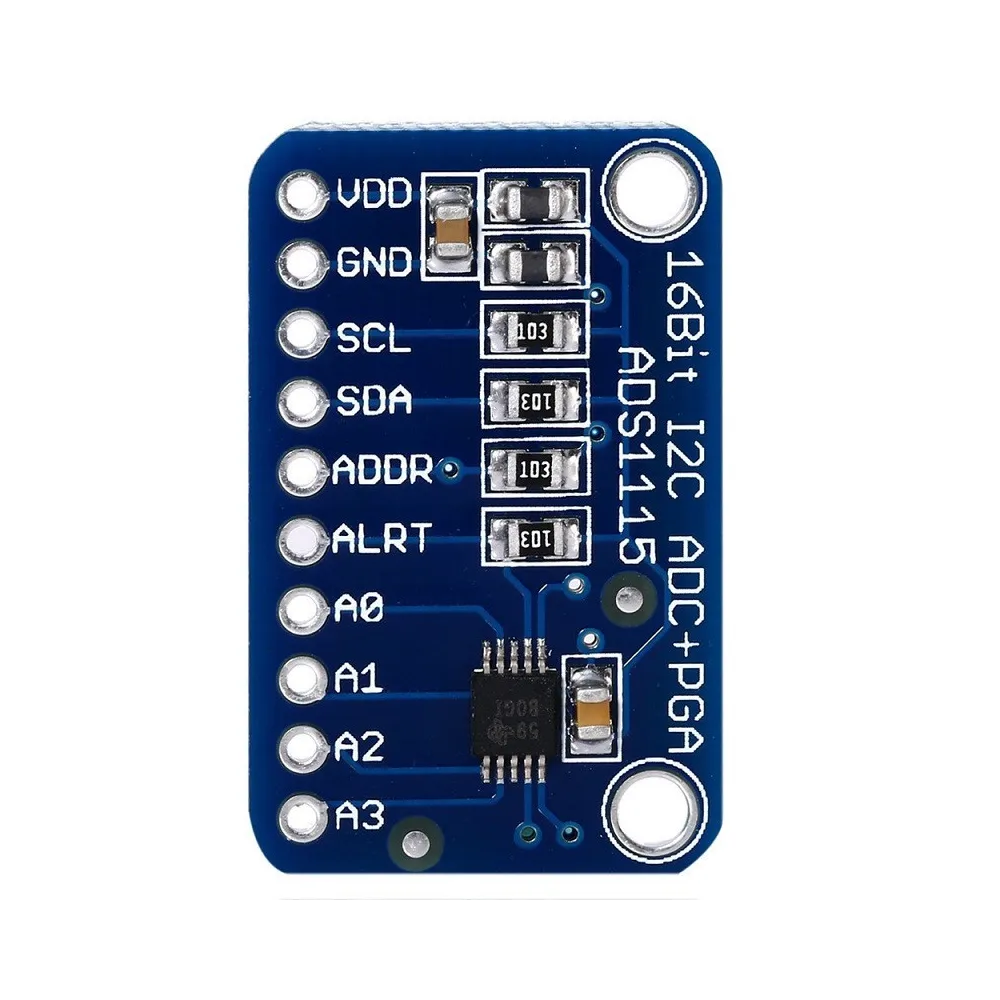

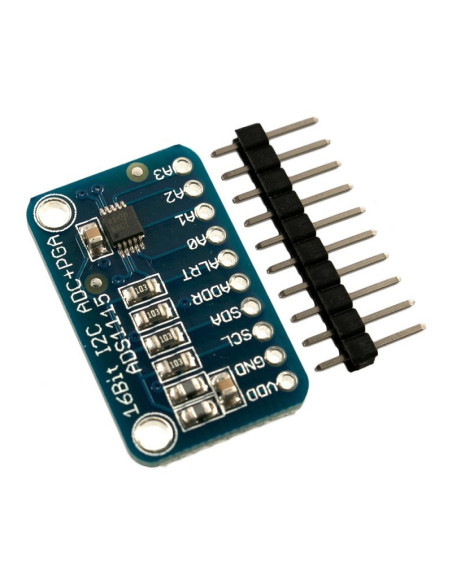

Conversor Analogo Digital ADS1115 16 bit 4 canales I2C

La nueva familia ADS1115 presenta el convertidor analógico-digital de 16 bits más pequeño de la industria, con un encapsulamiento QFN ultradiminuto y sin patillas que mide sólo 2,0 x 1,5 x 0,4 mm. La familia ADS1115 logra un incomparable ahorro de espacio en el sistema y cuenta con diversas opciones de productos para una integración escalable. Diseñada para brindar precisión, eficacia energética y facilidad de implementación, la familia ADS1115 realiza conversiones a velocidades de datos programables que llegan hasta las 860 muestras por segundo (sps), con un consumo de sólo 150 µA (valor típico) de corriente de alimentación

Características clave

• Encapsulamiento QFN (RUG): 2,0 x 1,5 x 0,4 mm
• Velocidad de datos: 8 – 860 sps
• Corriente de alimentación: 150 µA (típ.)
• Voltaje de alimentación: 2,0 V – 5,5 V
• Integración en el chip:

o    Oscilador y baja referencia

o    Amplificador de ganancia programable [PGA] (x2/3, x1, x2, x4, x8, x16) (ADS1115 y ADS1114 únicamente)

o    Comparador (ADS1115 y ADS1114 únicamente)

o    Multiplexor de potencia de 4 canales de entrada (ADS1115 únicamente)

• Voltaje de offset: 100 µV
• Rango extendido de temperatura: entre -40 °C y +125 °C
