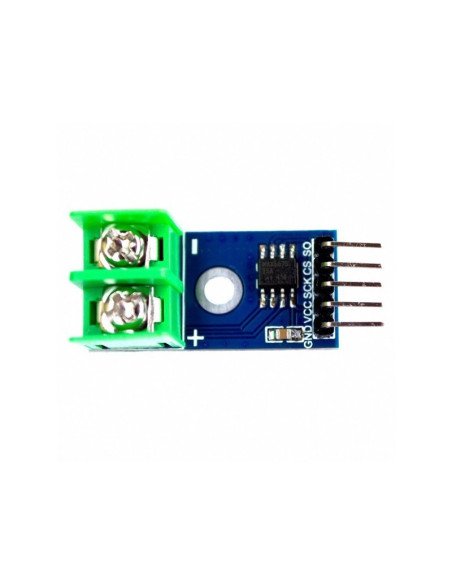

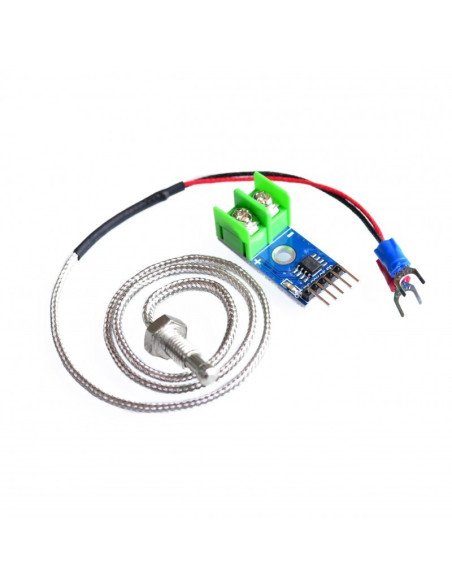

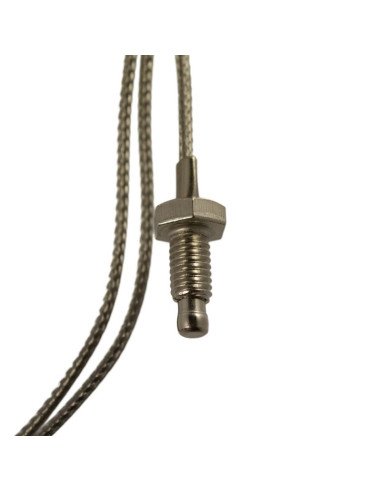

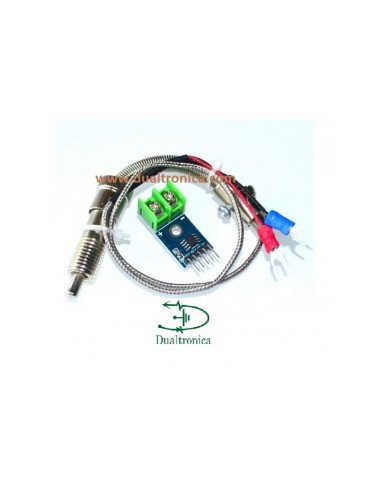

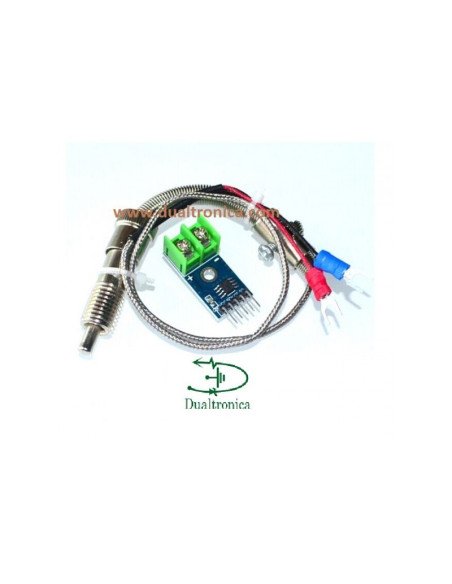

Sensor de Temperatura MAX6675 Hasta 800° con Termocupla

Dentro de este pequeño circuito se encuentra la electrónica necesaria para amplificar, compensar y convertir a digital el voltaje generado por el termopar, lo que hace muy sencilla la tarea de conectar un termopar a un microcontrolador.

Características del MAX6675.

Hay algunas características importantes que se deben tomar en cuenta antes de usar este circuito, a continuación las más importantes:

• Interfaz compatible con SPI solo de lectura.
• Resolución de 12 bits, 0.25 grados centígrados.
• Medición hasta 800 grados centígrados.
• Alimentación de 3.3 a 5 volts.
• Frecuencia de reloj SPI máxima Fscl 4.3 Mhz.
• Tiempo de conversión 0.17 s máximo 0.22 segundos.
• Consumo máximo de 1.5 mA.

Formato de Salida.

El MAX6675 se conecta con un microcontrolador mediante una interfaz de 3 lineas compatible con el estándar SPI. El formato en el que el MAX6675 envía datos al microcontrolador es el siguiente.

Como se puede observar, además de la palabra digital correspondiente a la temperatura tenemos un bit que nos indica si el termopar esta abierto (desconectado o roto, por ejemplo) que podemos usar para tomar acciones correctivas o informativas en el software, como disparar una alarma o mostrar un aviso. También hay una buena cantidad de bits que no tienen significado.
