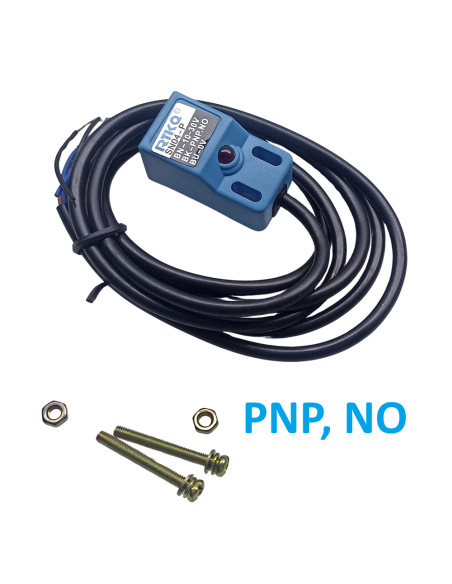

Sensor de Proximidad Inductivo SN04-P, PNP NO

El sensor SN04-P es un interruptor electrónico tipo inductivo diseñado para detectar la presencia de materiales ferrosos (hierro, acero, aluminio, etc.) a una distancia de hasta 4 mm. Al ser un sensor de estado sólido, no sufre desgaste mecánico, lo que garantiza una larga vida útil y una alta precisión en entornos industriales.

Su diseño rectangular y compacto facilita el montaje en estructuras de máquinas, impresoras 3D industriales o líneas de producción.

Especificaciones Técnicas

• Modelo: SN04-P

• Tipo de salida: PNP (Positive-Negative-Positive)

• Estado de salida: Normalmente Abierto (NO - Normal Open)

• Voltaje de operación: 10V - 30V DC

• Corriente de salida: 300 mA

• Distancia de detección: 4 mm ± 10%

• Frecuencia de respuesta: 500 Hz

• Grado de protección: IP67 (Resistente al polvo y humedad)

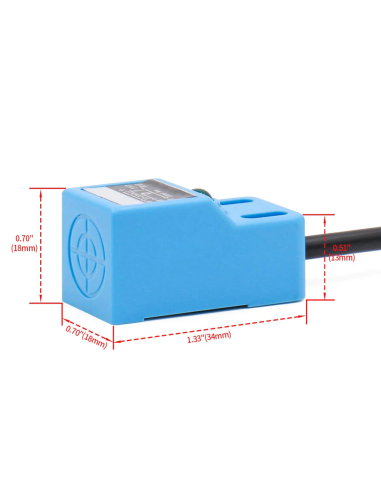

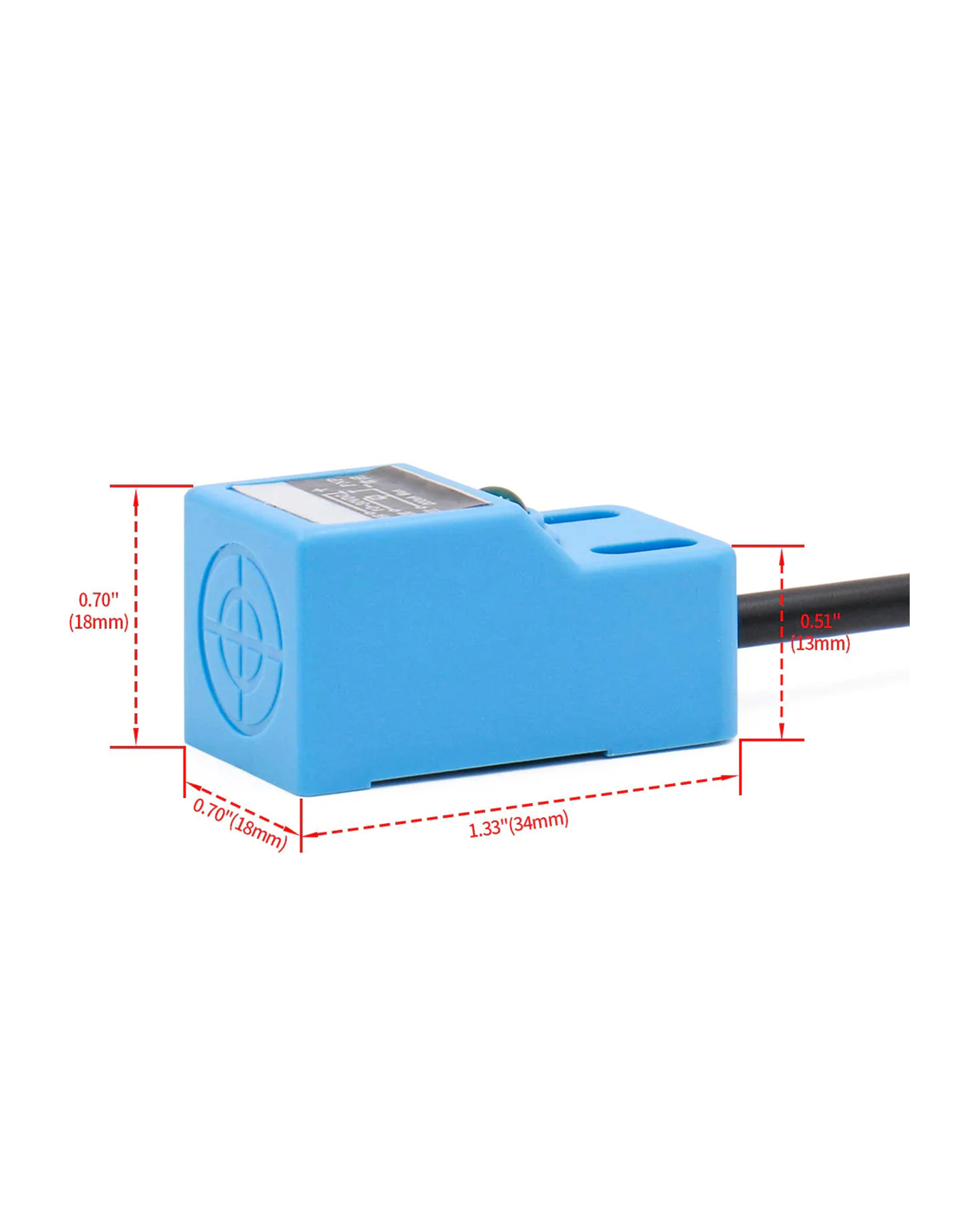

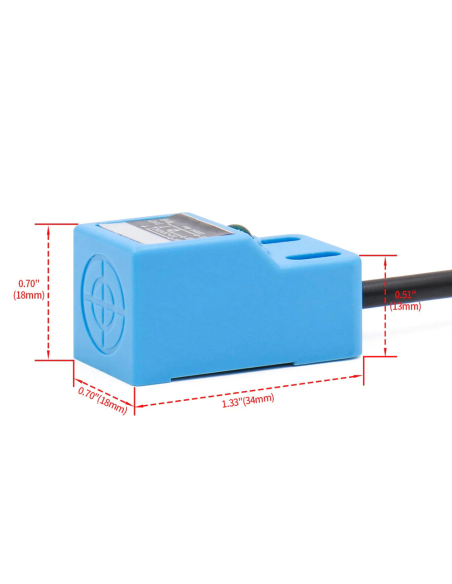

• Dimensiones: 18 x 18 x 36 mm

Código de Colores de Cables

Para una instalación segura en tus proyectos, el sensor sigue el estándar industrial:

1. Marrón (Brown - BN): Alimentación Positiva (10-30V DC).

2. Azul (Blue - BU): Tierra o Común (0V).

3. Negro (Black - BK): Salida de señal (Carga). Al detectar metal, este cable entrega voltaje positivo.

Aplicaciones Comunes

• Final de carrera: En máquinas CNC e impresoras 3D para determinar el punto de inicio (Homing).

• Conteo de piezas: En bandas transportadoras para detectar objetos metálicos.

• Sistemas de seguridad: Verificación de cierre de puertas metálicas o posicionamiento de brazos robóticos.

• Automatización con PLC: Compatible con la mayoría de PLCs del mercado que manejan entradas PNP.
