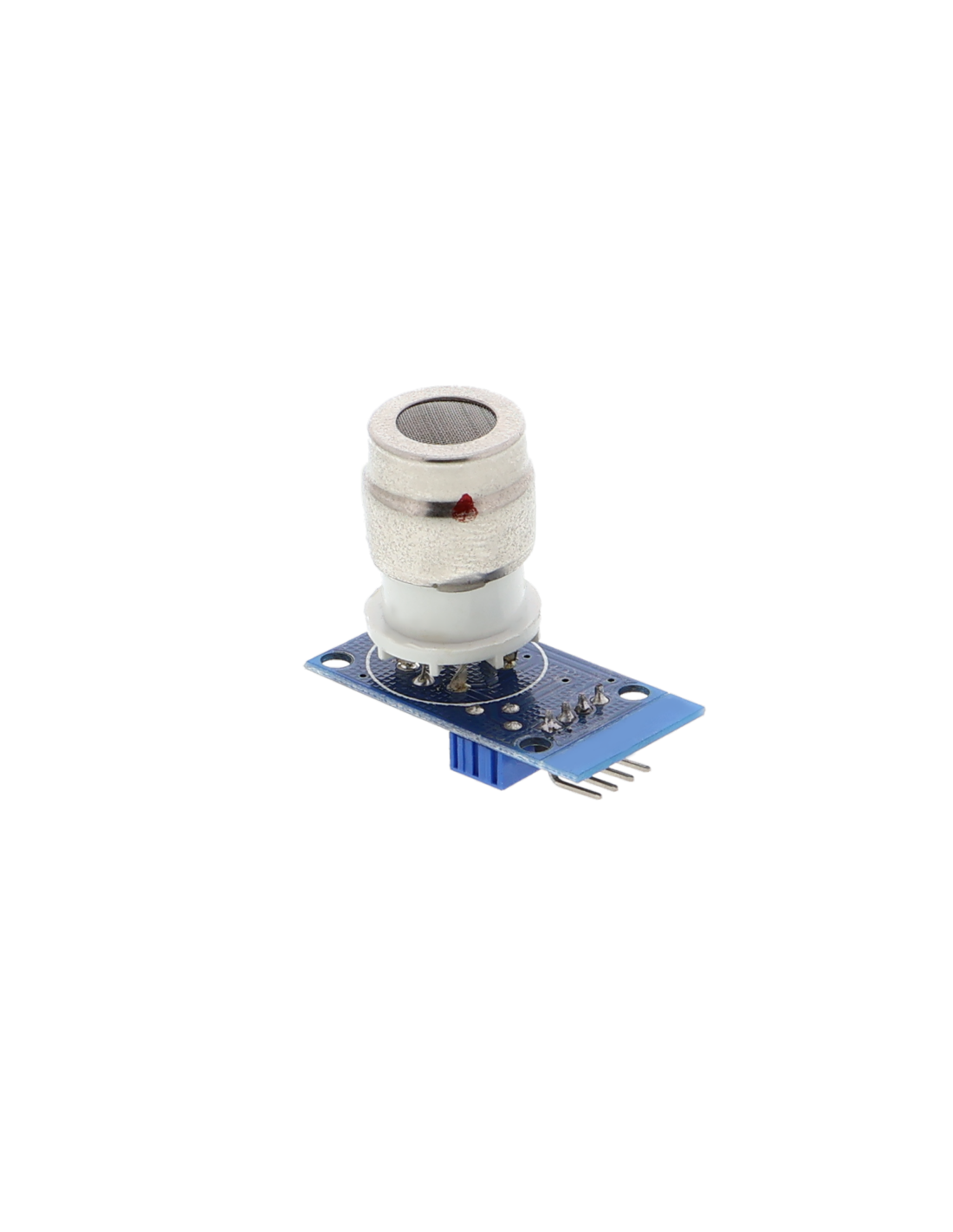

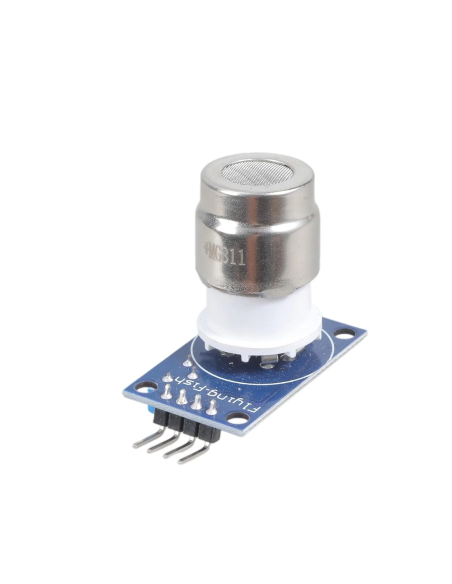

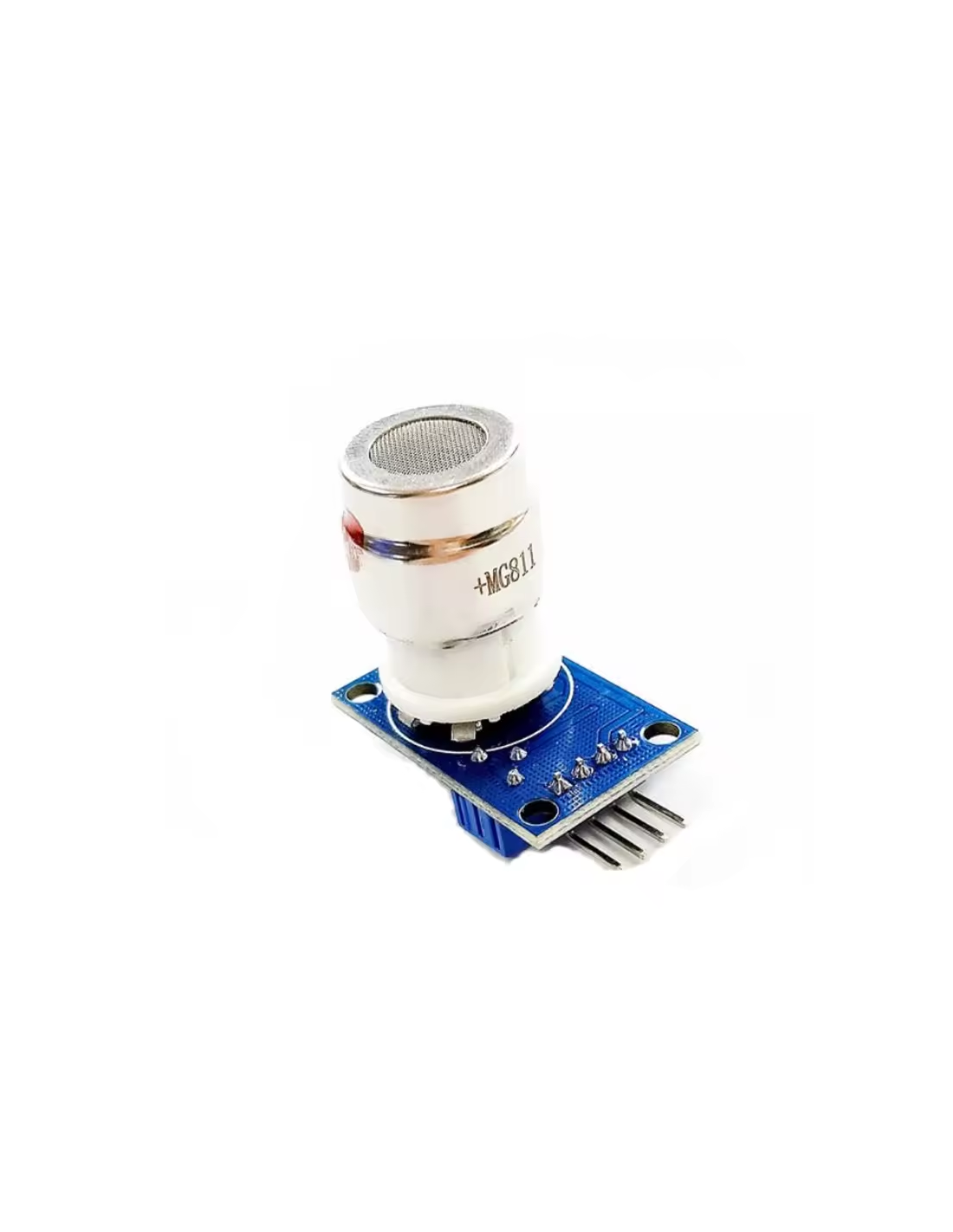

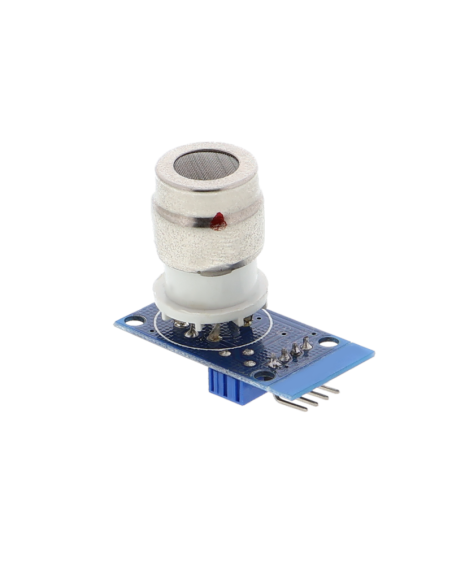

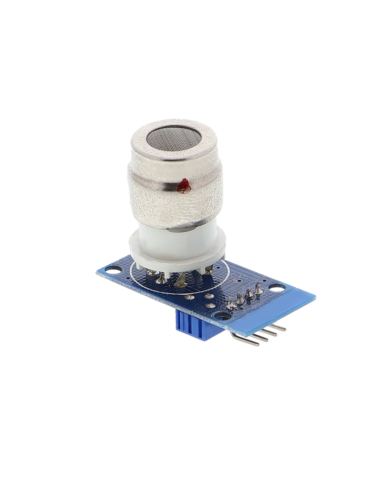

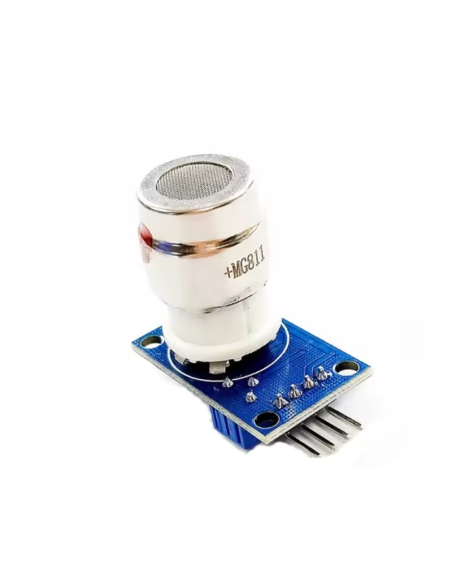

Sensor MG811, Co2 Dioxido de Carbono

El Módulo Sensor de Gas MG811 es una solución de alta precisión diseñada para la detección de Dióxido de Carbono (CO2) en el aire. A diferencia de los sensores de calidad de aire genéricos (como la serie MQ), el MG811 es un sensor electroquímico de estado sólido especializado, lo que le otorga una alta sensibilidad y selectividad al CO2, siendo poco afectado por la temperatura, la humedad o la presencia de otros gases como el alcohol o el monóxido de carbono.

Este módulo es ideal para proyectos de electrónica con Arduino, ESP32 o Raspberry Pi que requieran monitorear la calidad del aire, procesos de fermentación o control de ventilación en invernaderos. Incluye un circuito de acondicionamiento de señal y un comparador integrado para facilitar su integración.

Características Destacadas

• Alta Sensibilidad al CO2: Detecta concentraciones con mayor precisión que los sensores MOS tradicionales.

• Salida Dual:

  • Analógica (AOUT): El voltaje de salida varía según la concentración de gas (a mayor concentración de CO2, menor voltaje de salida).

  • Digital (DOUT): Señal TTL compatible con microcontroladores; el umbral de disparo es ajustable mediante el potenciómetro azul incorporado.

• Estabilidad: Excelente estabilidad a largo plazo y larga vida útil.

• Baja Dependencia: Resultados consistentes frente a cambios de temperatura y humedad relativa.

Especificaciones Técnicas

Pinout (Conexión)

1. VCC: Alimentación (Se recomienda 6V o una fuente de 5V robusta, ya que el calentador consume corriente considerable).

2. GND: Tierra (Común).

3. DOUT: Salida Digital (0 o 1) ajustable por potenciómetro.

4. AOUT: Salida Analógica (Lectura directa del sensor amplificada).
