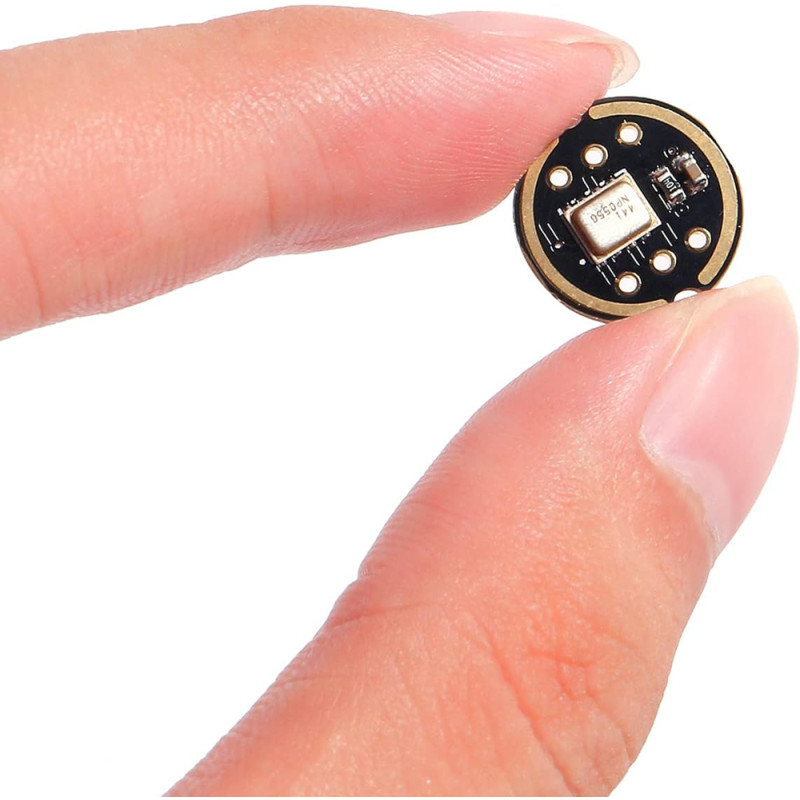

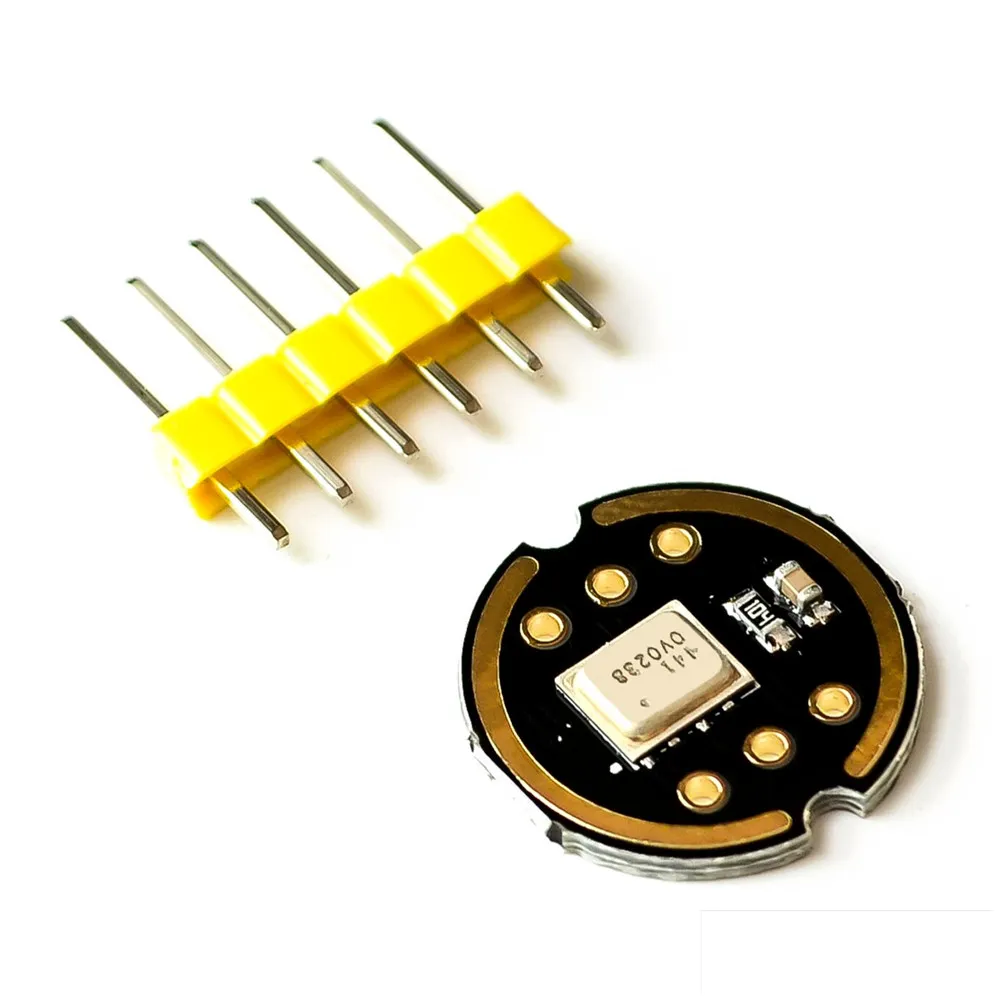

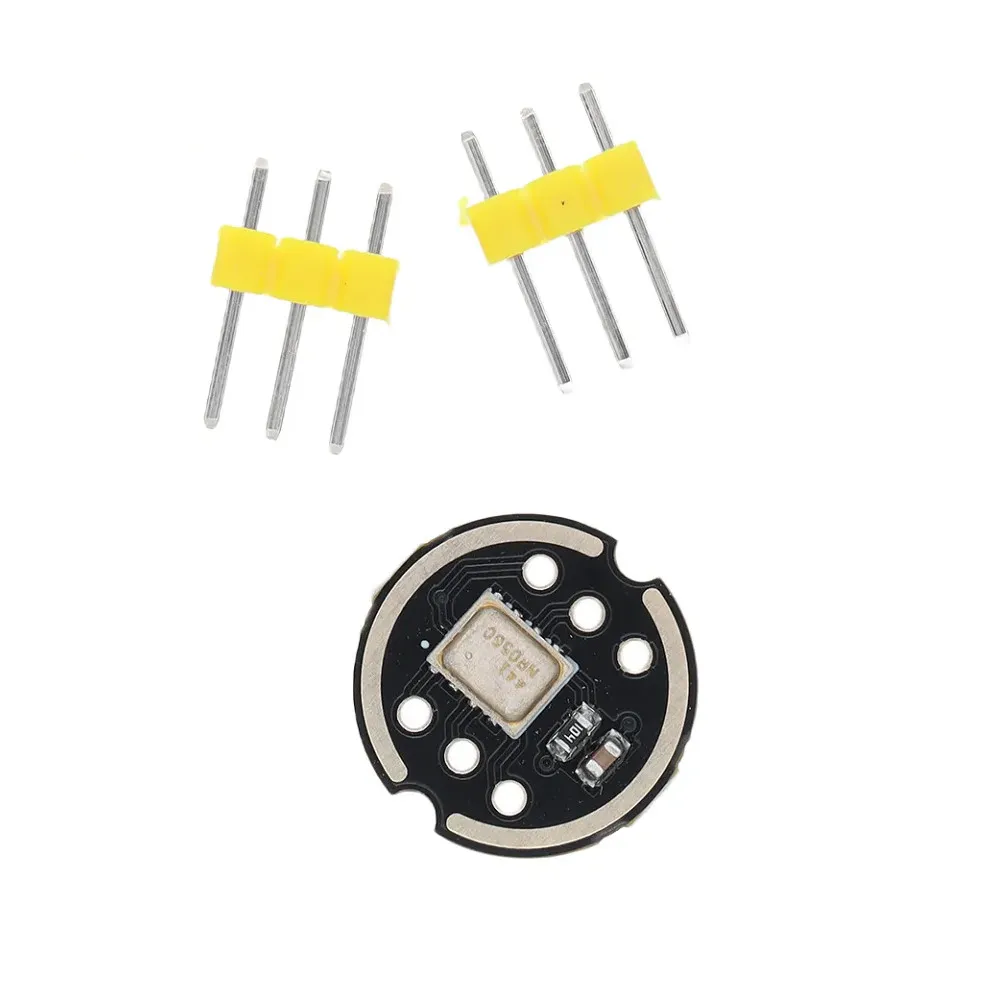

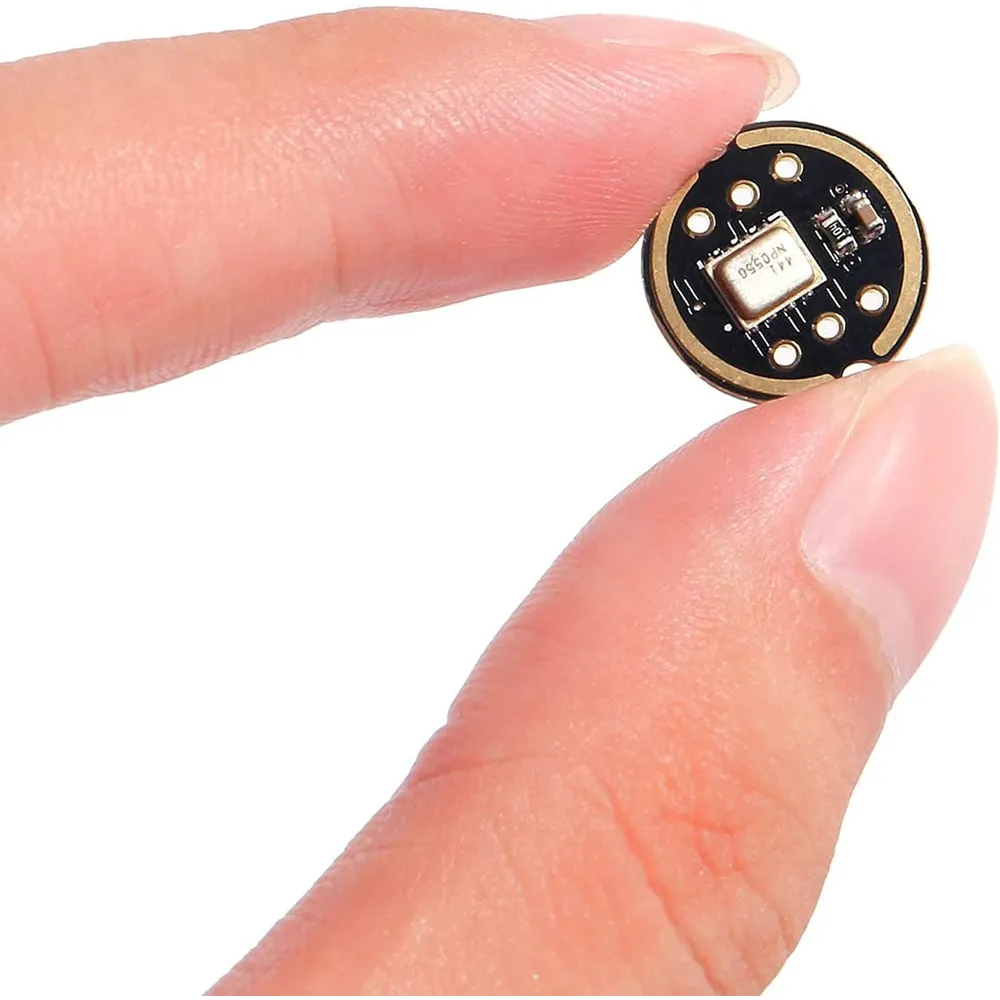

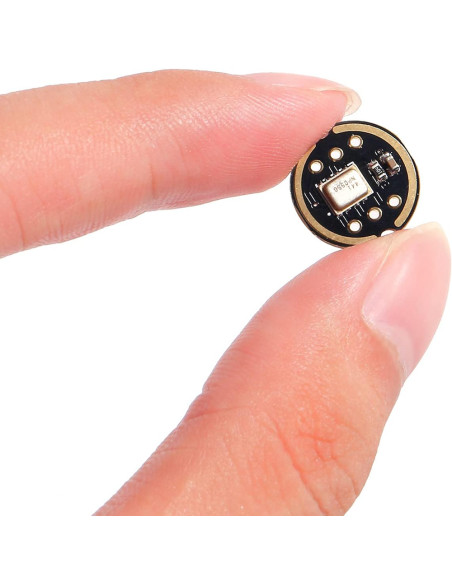

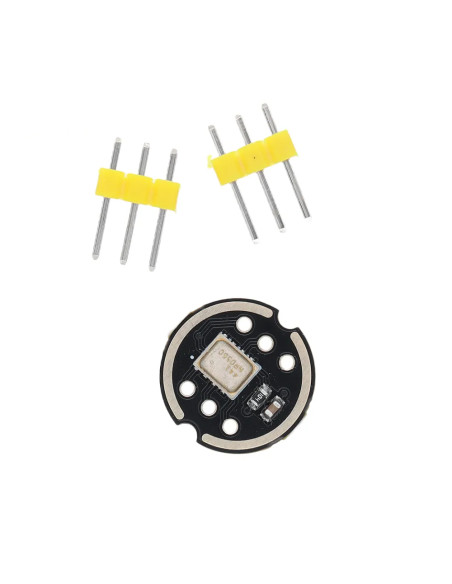

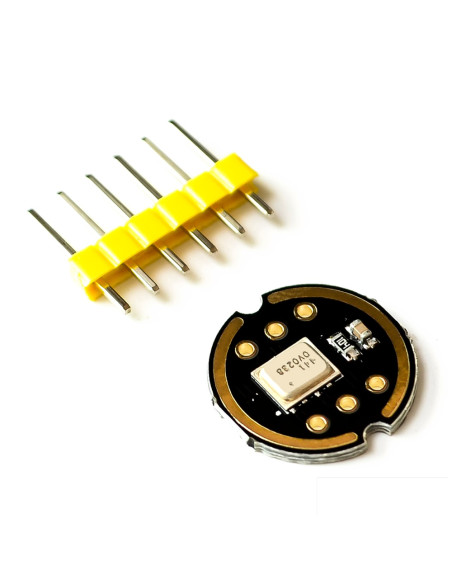

Microfono Omnidireccional INMP441, I2C

INMP441.

El INMP441 es un micrófono MEMS de alto rendimiento, bajo consumo, salida digital y omnidireccional con puerto inferior. La solución completa INMP441 consta de un sensor MEMS, acondicionamiento de señal, convertidor analógico a digital, filtro anti-aliasing, gestión de energía e interfaz I2S estándar de la industria de 24 bits. La interfaz I2S permite que el INMP441 se conecte directamente a procesadores digitales como DSPs y microcontroladores sin la necesidad de un códec de audio en el sistema. El INMP441 tiene una alta relación señal-ruido y es una excelente opción para aplicaciones de campo cercano. Además, el INMP441 tiene una respuesta de frecuencia de banda ancha plana que resulta en una alta definición de sonido natural.

Características del Producto

1. Interfaz digital I2S con datos de alta precisión de 24 bits.
2. Alta relación señal-ruido: 61 dBA.
3. Alta sensibilidad: -26 dBFS.
4. Respuesta de frecuencia estable: de 60 Hz a 15 kHz.
5. Bajo consumo de energía: consumo de corriente de 1.4 mA.
6. Alta relación de rechazo de la fuente de alimentación (PSR): -75 dBFS.

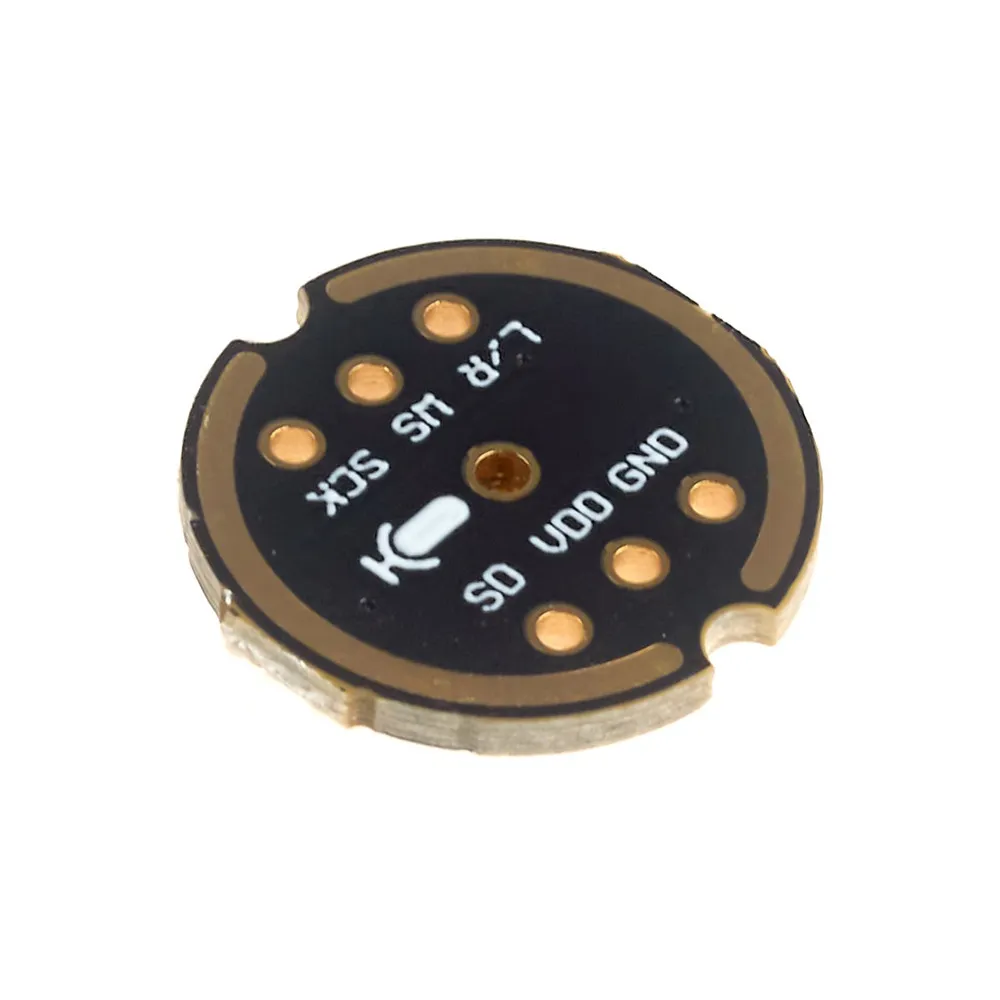

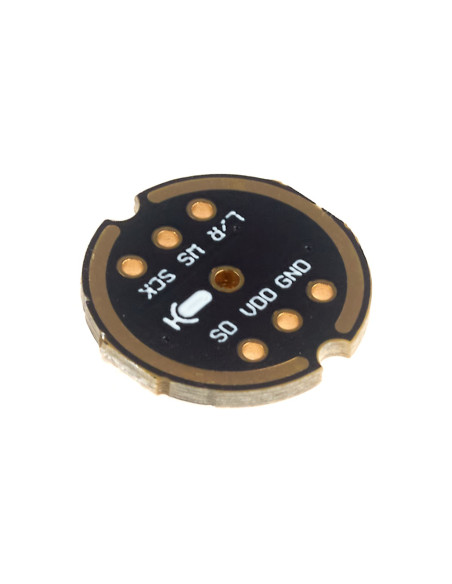

Definición de la Interfaz

• SCK: Reloj de datos en serie para la interfaz I2S.
• WS: Selección de palabra de datos en serie para la interfaz I2S.
• L/R: Selección de canal izquierdo/derecho. Cuando está en bajo, el micrófono envía una señal en el canal izquierdo del marco I2S. Cuando está en alto, el micrófono envía señales en el canal derecho.
• SD: Salida de datos en serie de la interfaz I2S.
• VCC: Entrada de alimentación, 1.8V a 3.3V.
• GND: Tierra de la alimentación.
