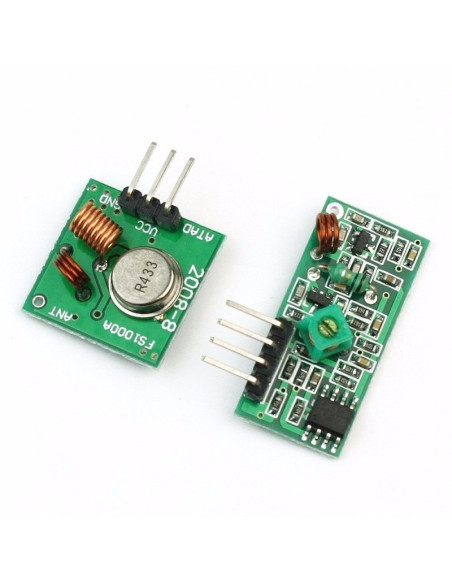

Modulos Rf 433 Mhz Trasmisor Y Receptor

$ 6.000

datos en UHF para montaje en circuito impreso (PCB). Cuando trabaja con el receptor de 433MHz que lo complementa, conformando un sistema TX/RX, permite la implementación de enlaces de datos de radiofrecuencia de forma muy simple, alcanzando distancias de hasta 80 metros dentro de edificaciones o 350 metros en campo abierto cuando opera con la fuente de 12 v

datos en UHF para montaje en circuito impreso (PCB). Cuando trabaja con el receptor de 433MHz que lo complementa, conformando un sistema TX/RX, permite la implementación de enlaces de datos de radiofrecuencia de forma muy simple, alcanzando distancias de hasta 80 metros dentro de edificaciones o 350 metros en campo abierto cuando opera con la fuente de 12 v

Especificaciones técnicas:

  • Señal de radiofrecuencia: Modulación ASK (Modulación por Desplazamiento de Amplitud)
  • Fuente de alimentación: 12V (también disponible en versiones de 3V y 5V)
  • Consumo de corriente: <16 mA
  • Potencia de transmisión: 13 dBm
  • Desviación de frecuencia: +- 75kHz

Características

  • Alcance útil hasta 350 metros (12V), 230 metros (5V), 160 metros (3V)
  • Disponible en frecuencias de 433.92 MHz (433MHz) y 315.0 MHz
  • Velocidades de transmisión hasta 20kbps

Parámetros del módulo receptor
1.Product Modelo: MX-05V
Tensión 2.Operating: DC5V
3.Quiescent actual: 4MA
Frecuencia 4.Receiving: 433.92MHZ
5.Receiver sensibilidad: -105dB
6.Size: 30 * 14 * 7 mm
Antena 7.External: los 32CM solo hilo central, enrollado en una espiral

Los parámetros técnicos del cabezal del transmisor
1.Product Modelo: MX-FS-03V
Distancia 2.Launch: 20-200 metros (un voltaje diferente, diferentes resultados)
Tensión 3.Operating: 3.5-12V
4.Dimensions: 19 * 19mm
Modo 5.Operating: AM
6.Transfer tasa: 4 KB / S
Poder 7.Transmitting: 10 mW
8.Transmitting frecuencia: 433M
9.An antena externa: 25cm ordinaria multi-core o línea de un solo núcleo
10.Pinout de izquierda? derecha: (DATA, VCC, GND)
