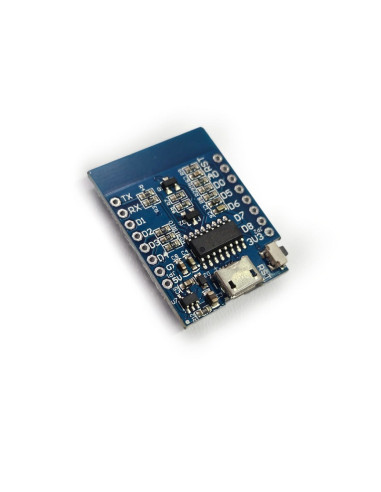

Modulo Wemos D1 Mini ESP-12F, wifi
ESP-12F es una versión mejorada de ESP-12E, mejora el circuito periférico, el proceso de placa de cuatro laminados, adaptación de impedancia mejorada, la salida de señal es mejor
El módulo ESP-12F también de la serie "ESP-XX" que combina el microcontrolador ESP8266 con 4 MB de flash y una antena PCB. El ESP-12F es una versión mejorada del 12E. Es compatible con pines con mayor estabilidad y una mejor antena.
ESP-12F es una versión mejorada de ESP-12E, mejora el circuito periférico, el proceso de placa de cuatro laminados, adaptación de impedancia mejorada, la salida de señal es mejor, es estable con capacidad antiinterferencias, antena PCB después de pruebas de laboratorio profesionales, combinación perfecta
Características
11 pines de entrada / salida digital
Interrupción / pwm / I²C / un hilo
1 entrada analógica (entrada de 3,2 V máx.)
Flash de 4 MB
Nuevo CP2104 USB-TO-UART IC
Especificaciones técnicas
Voltaje de funcionamiento 3,3 V
Pines de E / S digitales 11
Pines de entrada analógica 1 (3,2 V máx.)
Velocidad de reloj 80/160 MHz
Flash 16 MB
Tamaño 34,2 × 25,6 mm
Peso 3 g
Configuración de pines
Pin Función Pin ESP-8266
RX RXD RXD
A0 Entrada analógica, máx. 3,2 V A0
D0 IO GPIO16
E / S D1, SCL GPIO5
E / S D2, SDA GPIO4
D3 IO, 10k de dominadas GPIO0
D4 IO, 10k Pull-up, BUILTIN_LED GPIO2
D5 IO, SCK GPIO14
D6 IO, MISO GPIO12
D7 IO, MOSI GPIO13
D8 IO, 10k desplegable, SS GPIO15
G Tierra GND
5 V 5 V -
3V3 3,3 V 3,3 V
RST Restablecer RST
