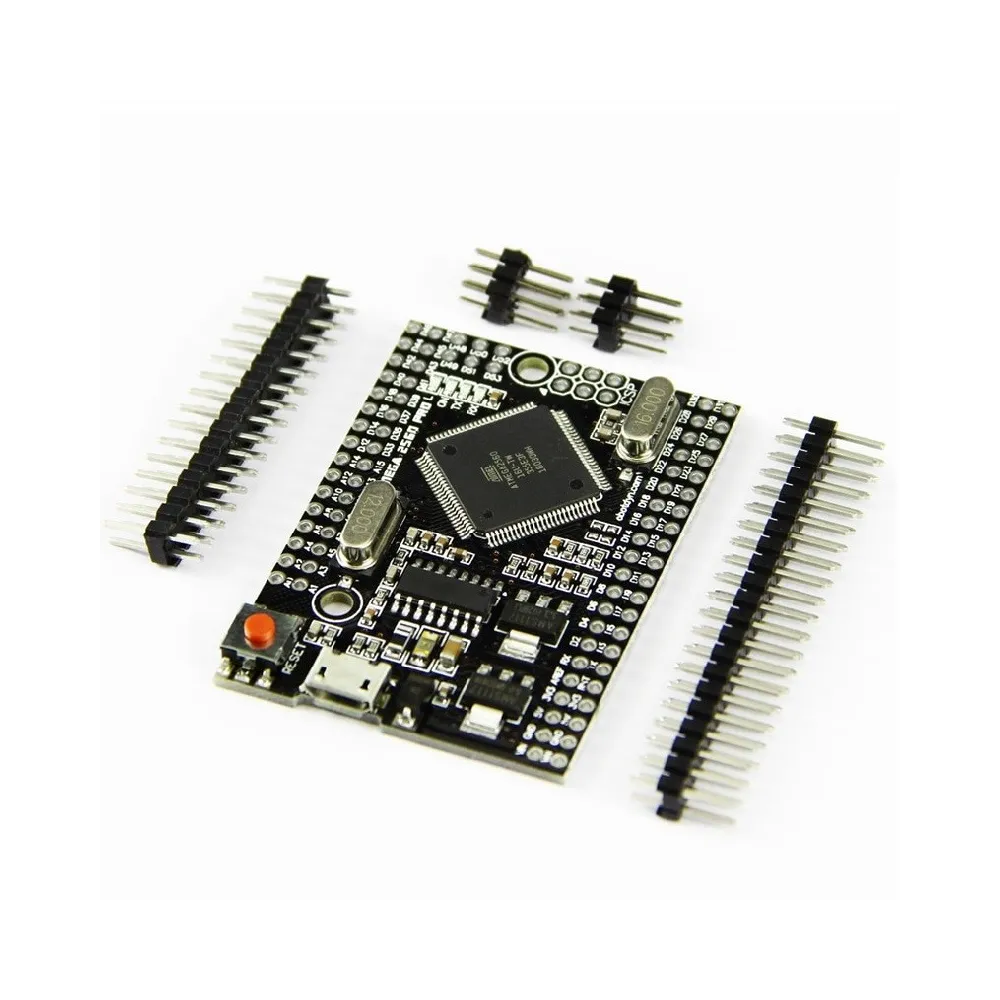

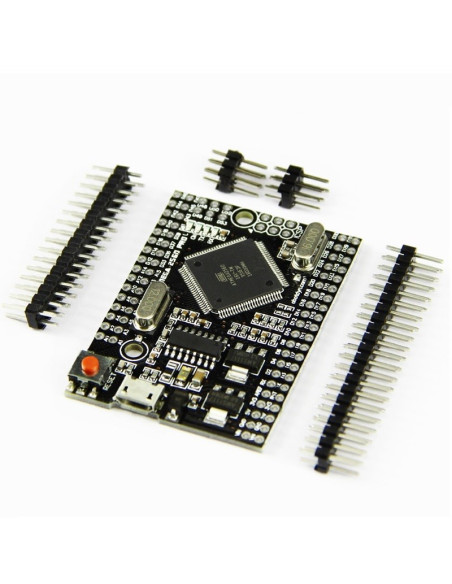

Arduino Mega 2560 Pro Mini, CH340G

Versión integrada de Mega 2560 CH340G / ATmega2560 compatible con la placa Arduino Mega 2560. Microcontrolador Atmega2560 Atmel integrado y chip de interfaz USB-UART CH340G.

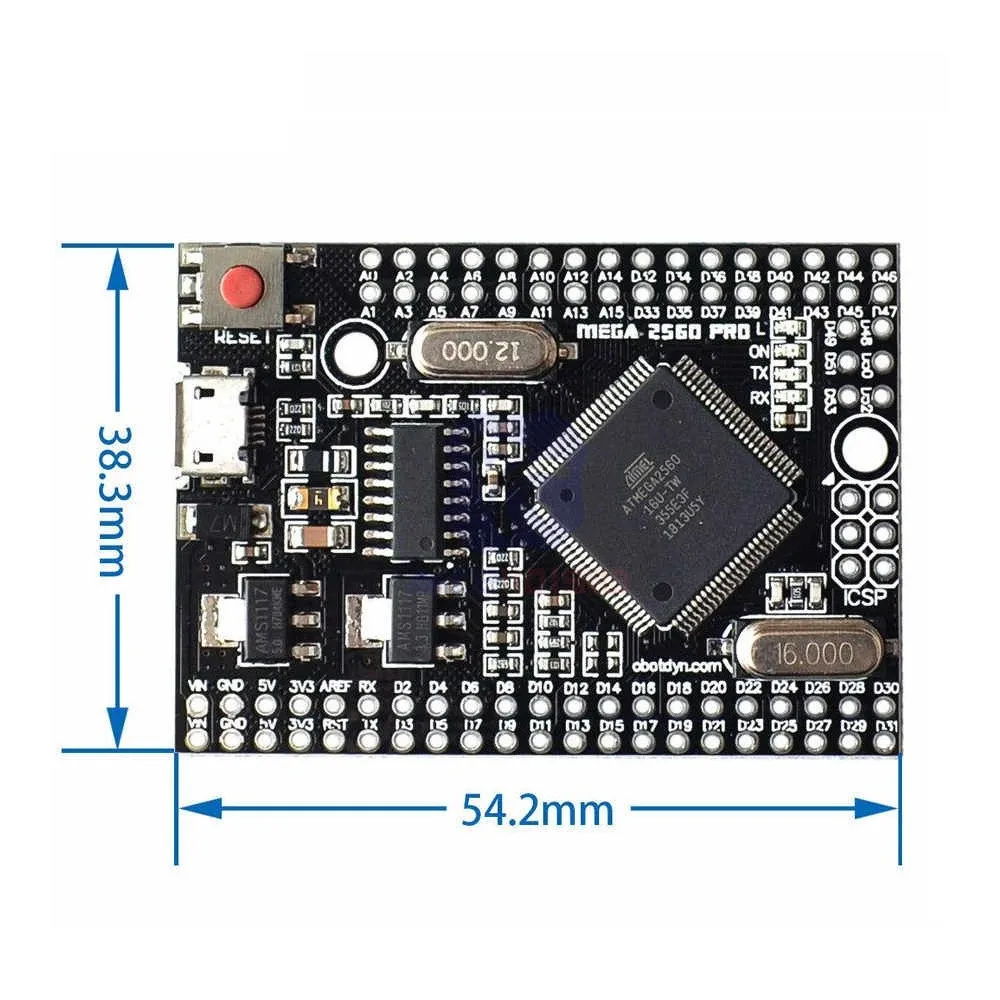

La placa tiene un tamaño compacto de 38x55 mm. Es una buena solución, hacer su proyecto final en soldadura de protoboard.

Placa para una funcionalidad similar a Arduino Mega 2560. Es una placa incrustada, pero igual de estable, y utiliza los chips ATmega2560 (16 MHz) originales.

La placa utilizó el chip CH340G como convertidor UART-USB. Cuando trabajas en la frecuencia de 12 MHz, dando un resultado estable del intercambio de datos (es necesario instalar controladores en la computadora).

Mega PRO (Embed) 2560 CH340G / ATmega2560-se conecta a la computadora a través del cable microUSB (utilizado para casi todos los teléfonos inteligentes Android).

Puede suministrar energía a bordo a través del conector MicroUSB o para alimentar los cabezales. El regulador de voltaje (LDO) puede tratar el voltaje entrante de 6 V a 9 V (pico de 18 V) CC. Corriente de salida para 5 V-alrededor de 3.3 Ma, para V-aproximadamente 800 mA (tenga en cuenta que cuanto mayor sea el voltaje de entrada, menor será la corriente de salida). Eso proporcionará energía confiable para la mayoría de sus proyectos iniciales.

Detalles:

Factor de forma-Mega PRO,

Microcontrolador ATmega 2560 (16 MHz),

Interfaz USB-UART-CH340G (12 MHz),

voltaje de entrada-6-9 V (pico 18 V),

Toma de conexión PC-MicroUSB

70 E / S digitales,

16 entradas analógicas

14 PWM ...

4 autobuses UART.
