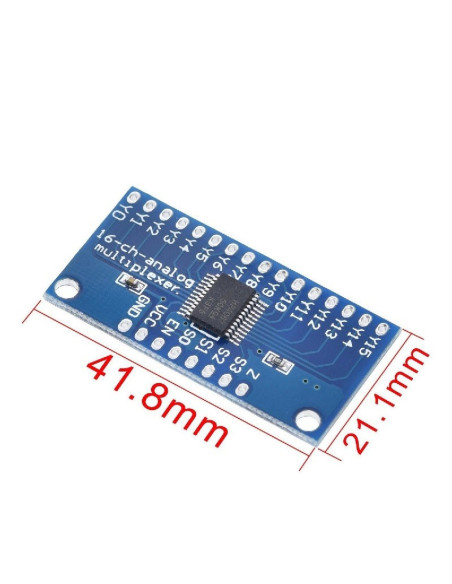

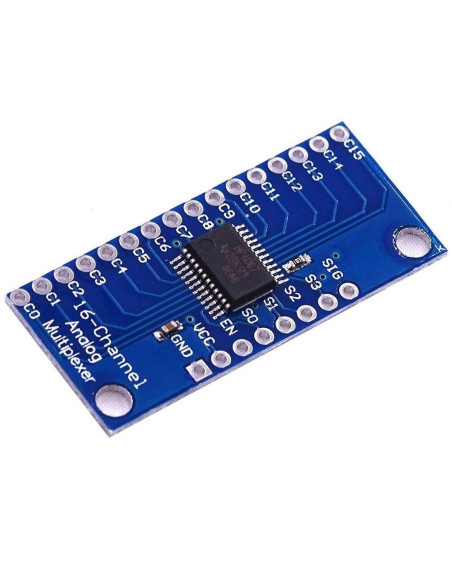

Multiplexor Demultiplexor Analogico CD74HC4067 16CH
Hay una colección de 16 entradas (analógicas) o salidas (salidas digitales) , desde la C0, hasta la C15 y una señal de ENABLE que permite o inhibe el multiplexado. Con 4 señales de selección S0, S1, S2, S3 decidimos cuál de las señales en la entrada/salida y esta pasa Signal Out (SIG) el cual se conecta a un puerto Analogico
Hay una colección de 16 entradas (analógicas) o salidas (salidas digitales) , desde la C0, hasta la C15 y una señal de ENABLE que permite o inhibe el multiplexado. Con 4 señales de selección S0, S1, S2, S3 decidimos cuál de las señales en la entrada/salida y esta pasa Signal Out (SIG) el cual se conecta a un puerto Analogico
El valor que se construye con las cuatro señales de selección indica en binario que puerta es la que se envía a la salida común, siempre y cuando Enable este activo (En este caso es activo con LOW, no con HIGH). ¿Fácil no? Estos circuitos son de lo más sencillos y prácticos, porque funcionan a la primera y sin dar guerra.
Pasan cualquier señal analógica en una de las entradas a la salida prácticamente sin caída de tensión, en función de las señales de control, y nos permite por ejemplo pasar 16 señales analógicas hacia una única puerta de Arduino para hacer la conversión analógica a digital por ejemplo, y con la capacidad de elegir cual lees en cada momento.
Si la señal es digital el resultado sigue siendo el mismo, así que este circuito te permite multiplicar por 16 la capacidad de puertas de tu Arduino o similar a condición de usar 5 pines digitales para su uso: S0, S1, S2, S3 y EN.
Caracteristicas:
Alimentacion: 3V~6V
Corriente MAX Por Canal: 20mA
