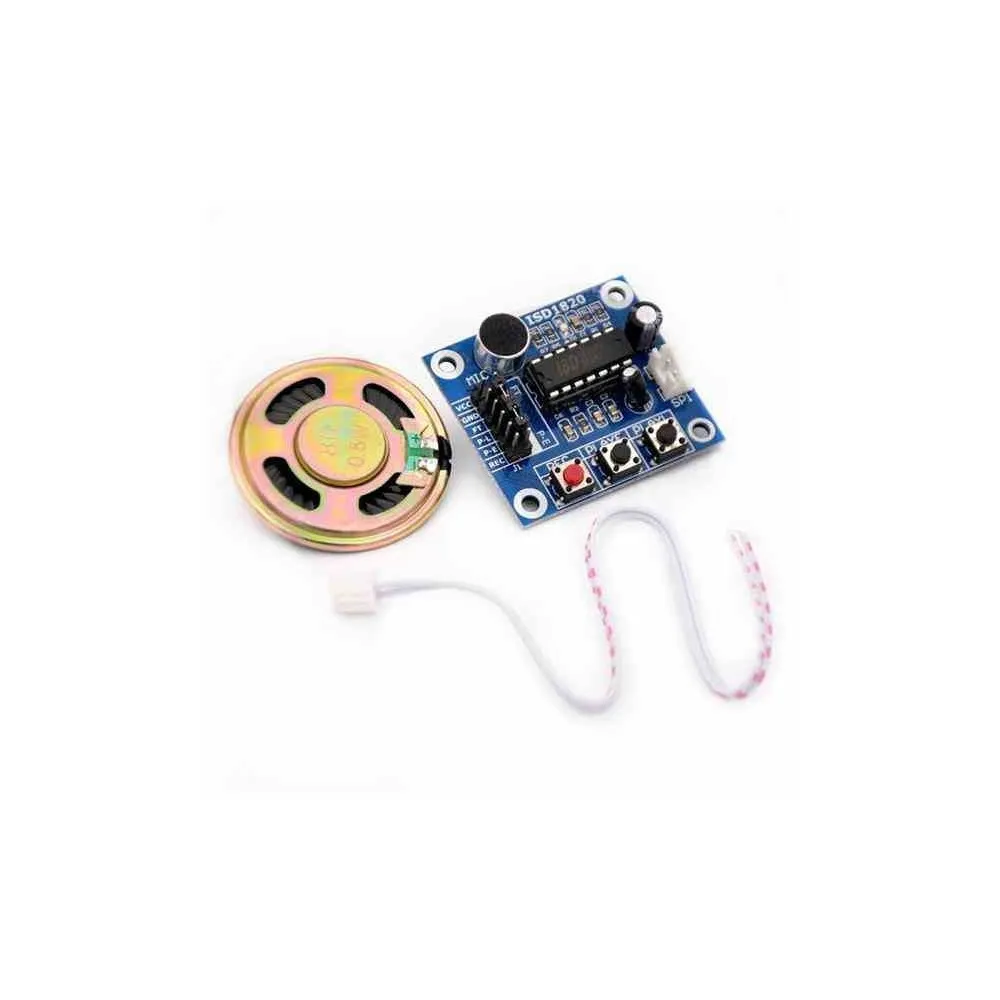

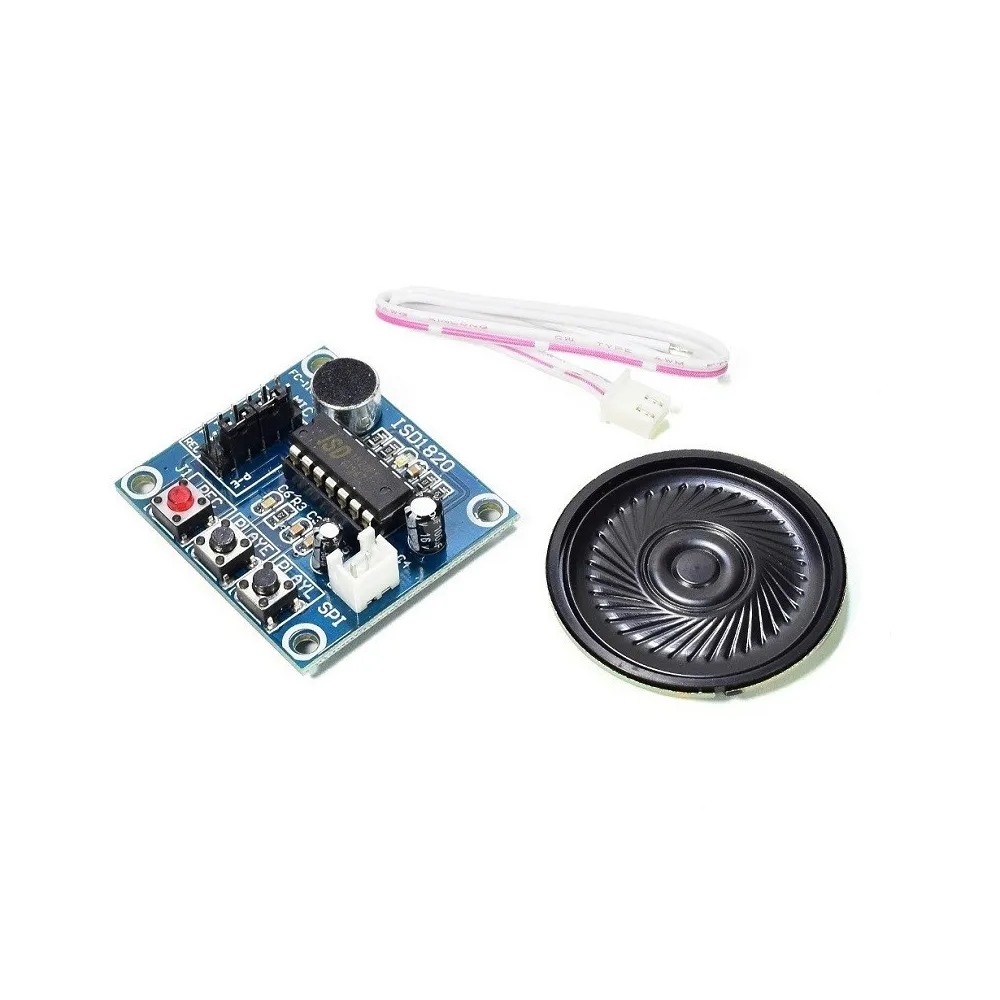

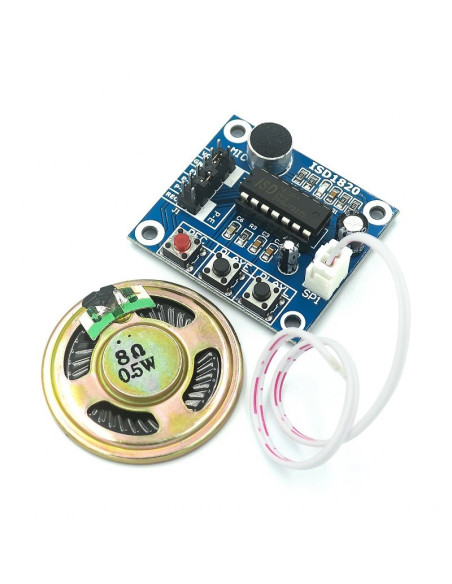

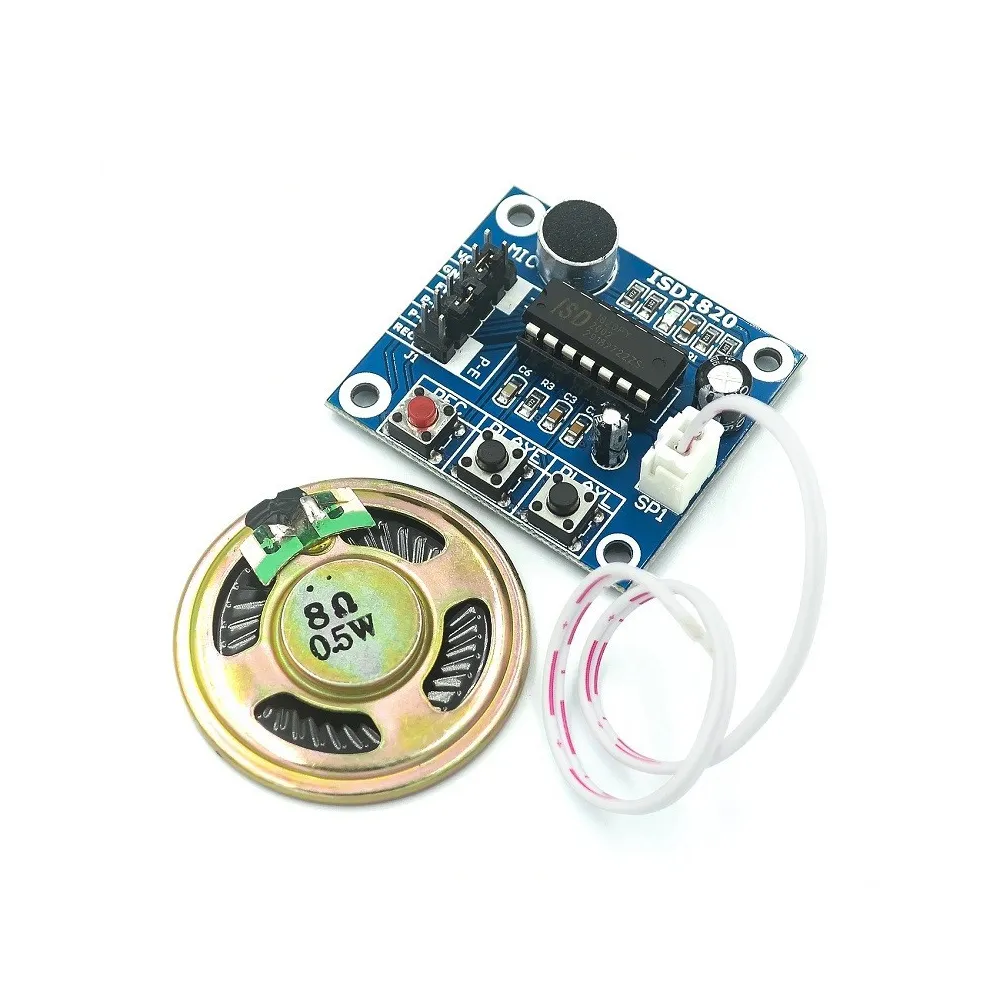

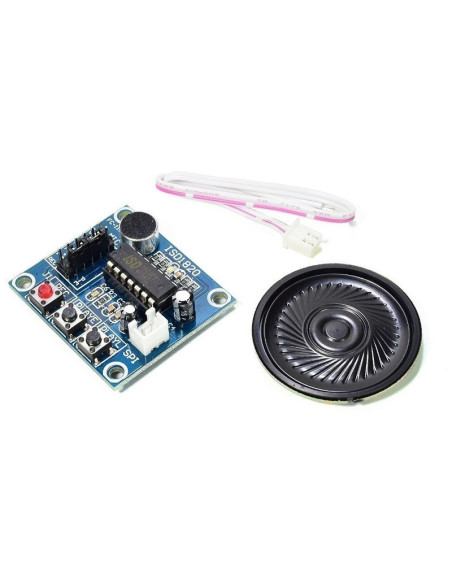

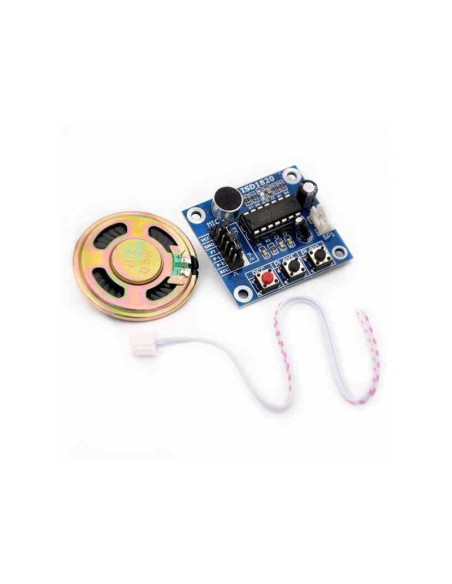

Modulo Grabación Sonido Voz ISD1820 Con Parlante

Descripción

Tarjeta basada en el circuito integrado ISD1820, el cual es un dispositivo que sirve para grabar un mensaje y reproducirlo. El mensaje se guarda dentro del CI en una memoria no volátil, lo que provee de la posibilidad de guardar mensajes sin necesidad de tener conectada la fuente de poder, con una retención de datos de hasta 100 años y un ciclo de borrado escritura de hasta 100000 ciclos. El tiempo de grabado del dispositivo es de 8 a 10 segundos.

Especificaciones:

-Tensión de trabajo: 3 ~ 5 V

-Duración de grabación: 10 segundos

-Control Manual o Automatico con un MCU

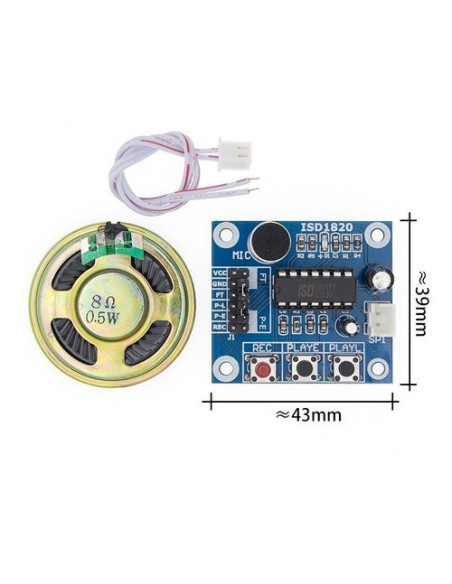

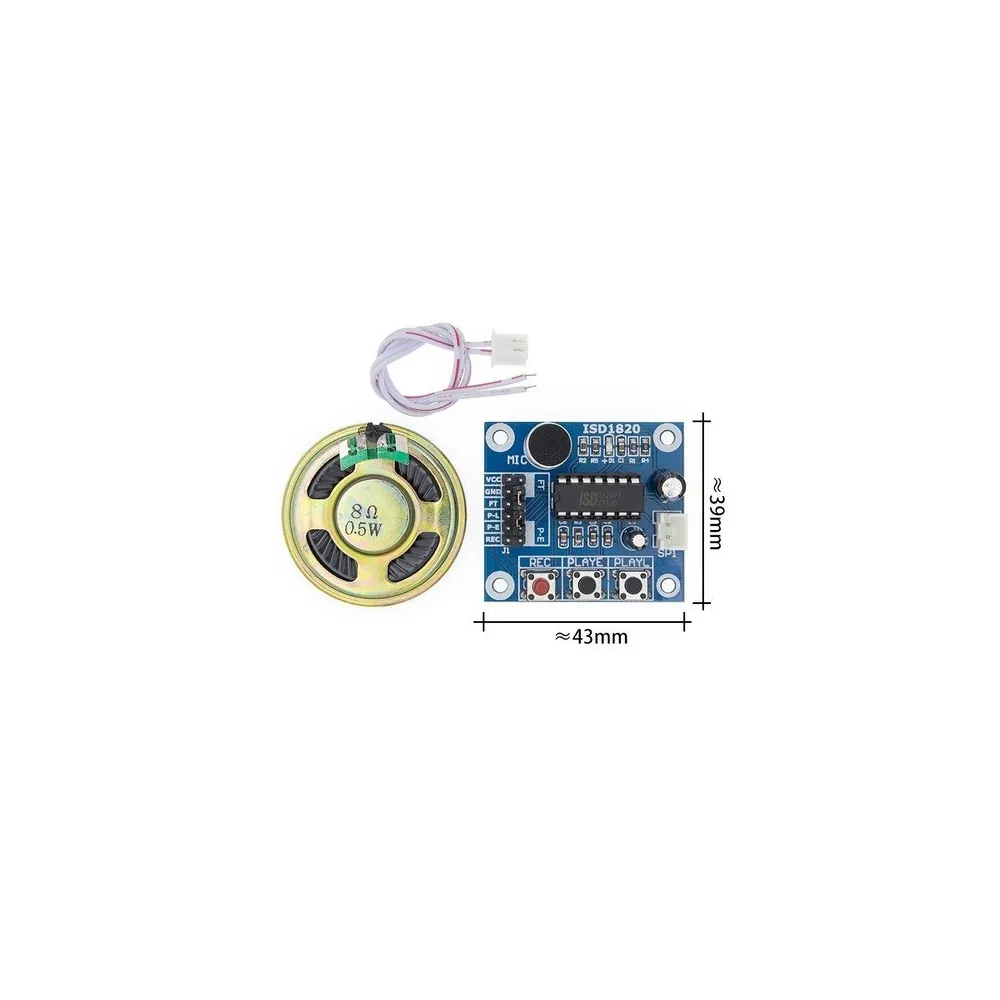

-Dimensiones: 37 mm x 54 mm

-Modelo: I073103

-Color: Azul

-Material: PCB

-ISD1820 chipset

-El micrófono bordo para grabar directamente

-La Frecuencia de muestreo y duración puede ser diferente si se cambia una sola resistencia del módulo

-De alta calidad, voz natural restaurada, se puede utilizar como un módulo de altavoz

-Loop de reproducción, reproducción de correr, de un solo paso reproducción

-Todos los pines principales llevar a cabo, permite operar con microcontrolador

pines

1. Player (Reproducción)

2. Rec

3. Salida de altavoces.

4. MIC (Entrada para micrófono)

5. Replay (Reproducción)

6. FT (Para el uso de señales externas)

7. ISD1820

8. IO Salida

9. P2: Resistencia Cambiable para variar el tiempo de grabación.

10. PLAYL
