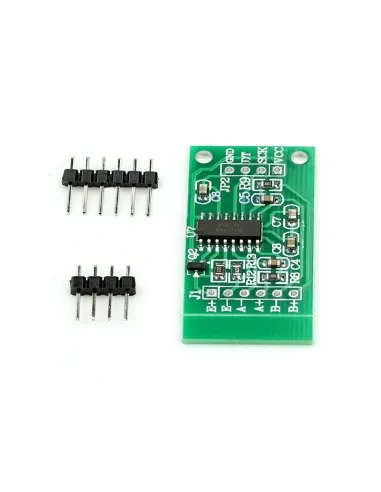

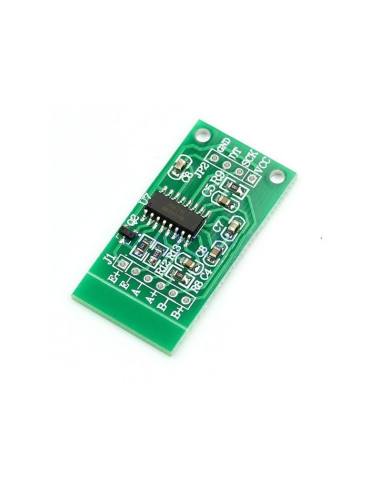

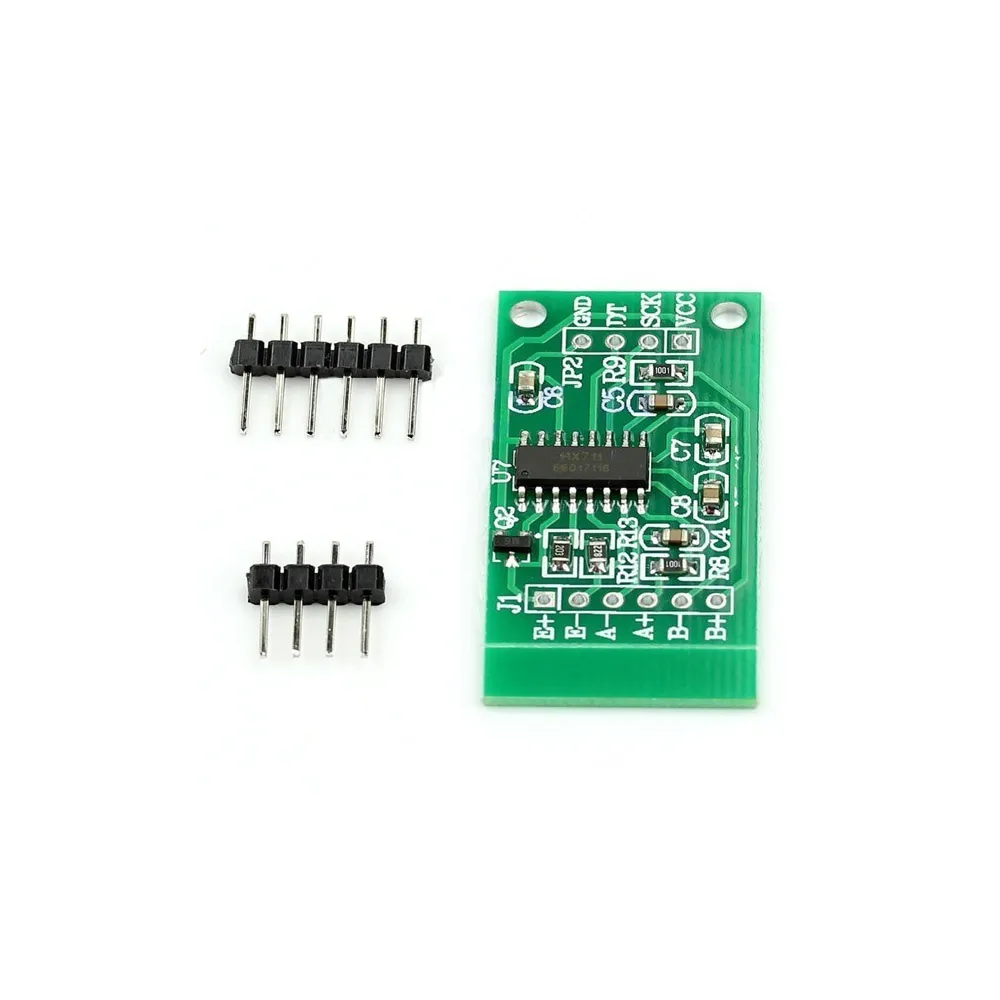

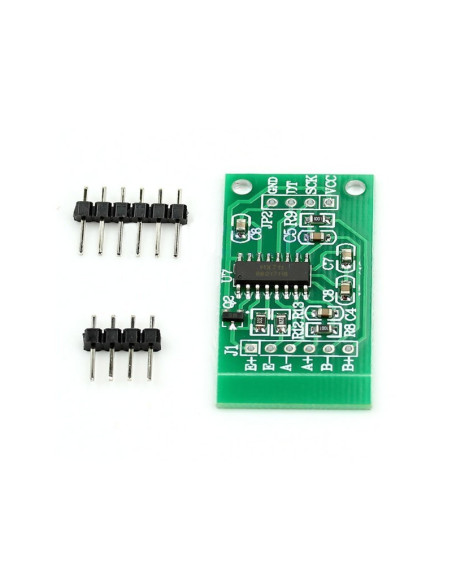

Modulo conversor analogo a digital HX711

Este módulo es una interface entre las celdas de carga y el microcontrolador, permitiendo poder leer el peso de manera sencilla. Internamente se encarga de la lectura del puente wheatstone formado por la celda de carga, convirtiendo la lectura analógica a digital con su conversor A/D interno de 24 bits.

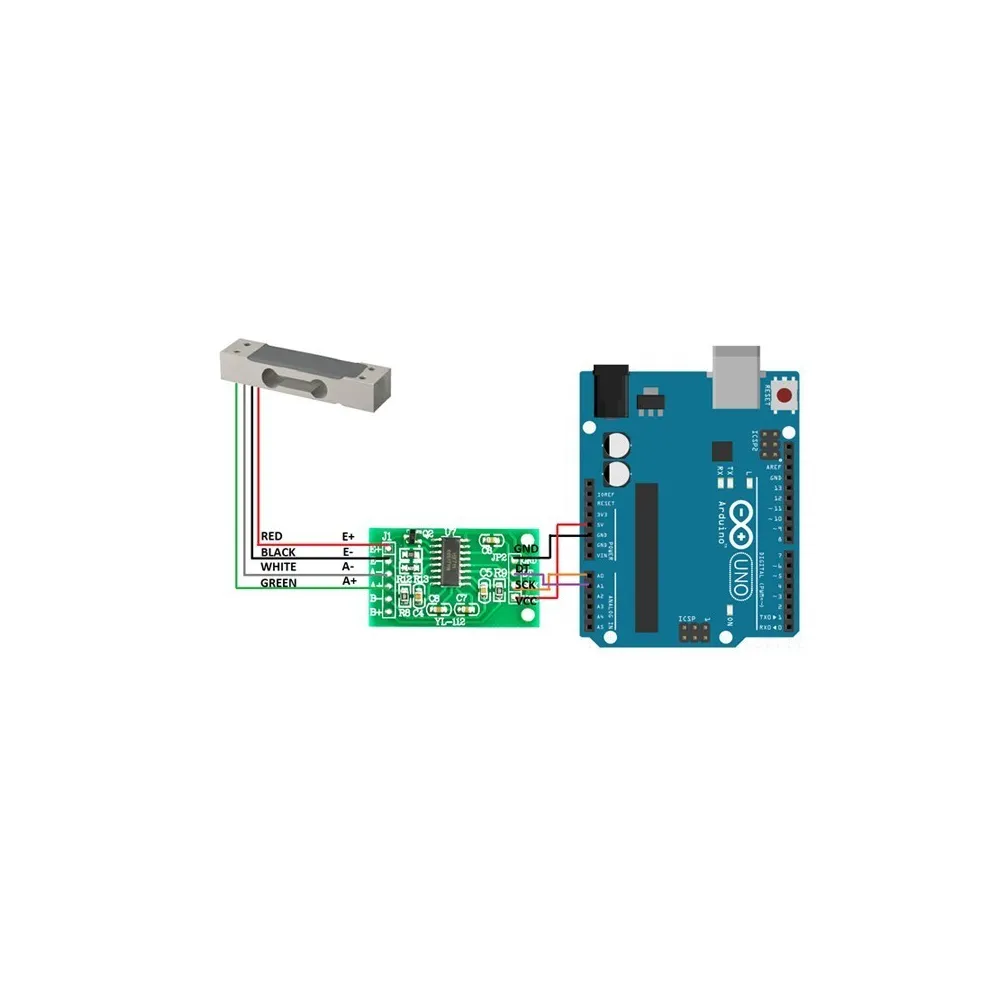

Las celdas de carga utilizan un puente wheatstone que requiere de 4 conexiones con el HX711, los colores utilizados habitualmente son Rojo, Negro, Blanco, Verde

• Rojo: Voltaje de exitación +, E+, VCC

• Negro: Voltaje de exitación -. E- GND

• Blanco: Aplificador +, Señal +, A+

• Verde: Amplificador -, Señal -, A-

• Voltaje de operación: 2.7 – 5 volts

• Corriente de operación : < 1.5mA

• Corriente en espera: <1 uA

• Operación seleccionable: 80 y 10 muestras por segundo

• Funciona con Arduino, Microcontroladores PIC y de otras marcas
