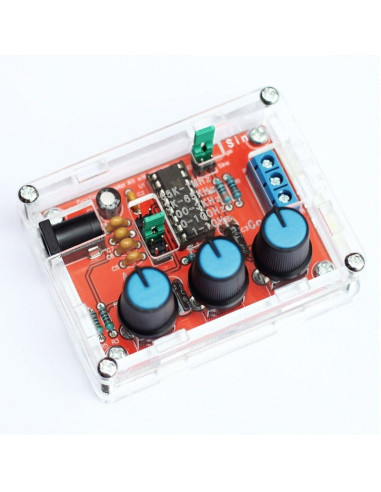

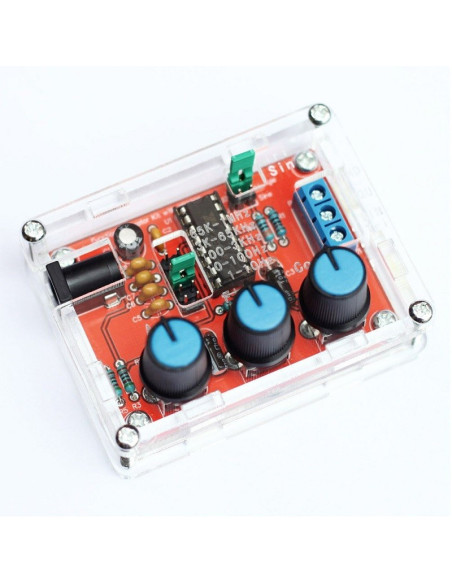

Generador Señales XR2206 1Hz 1Mhz Ensamblado

EL generador de Señal ya esta soldado, listo para usar

Especificaciones:

Tensión de alimentación: 9-12 V DC entrada

Formas de onda: cuadrado, sinusoidal y triángulo

Impedancia: 600 ohm + 10%

Frecuencia: 1Hz-1 MHz

Onda sinusoidal:

Amplitud: 0-3 V a 9 V DC entrada

Distorsión: inferior al 1% (a 1 kHz)

Llanura: + 0.05dB 1Hz-100 kHz

Onda cuadrada:

Amplitud: 8 V (sin carga) a 9 V entrada DC

Tiempo de subida: menos de 50ns (a 1 kHz)

Tiempo de caída: menos de 30ns (a 1 kHz)

Simetría: inferior al 5% (a 1 kHz)

Onda triangular:

Amplitud: 0-3 V a 9 V DC entrada

Linealidad: menos del 1% (hasta 100 kHz) 10ma

Paquetes incluye:

1  xr2206 generador de señal Listo para usar
