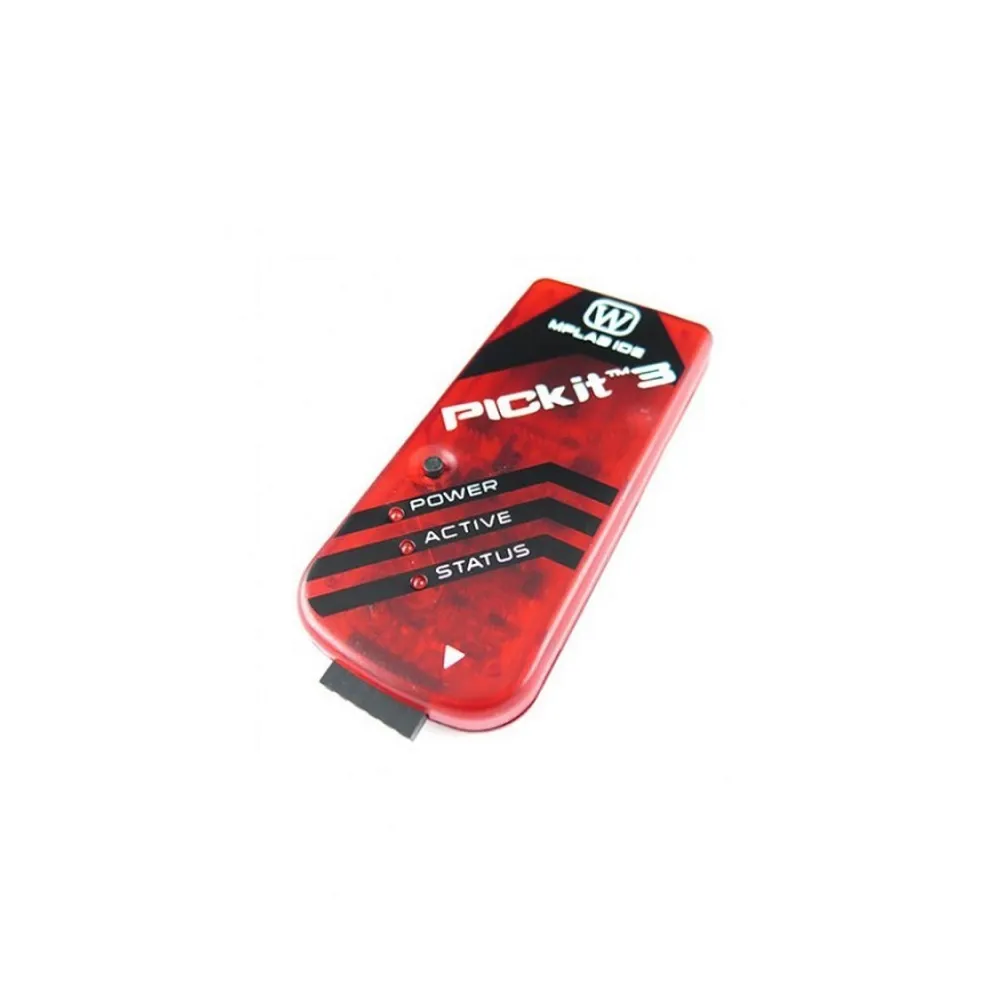

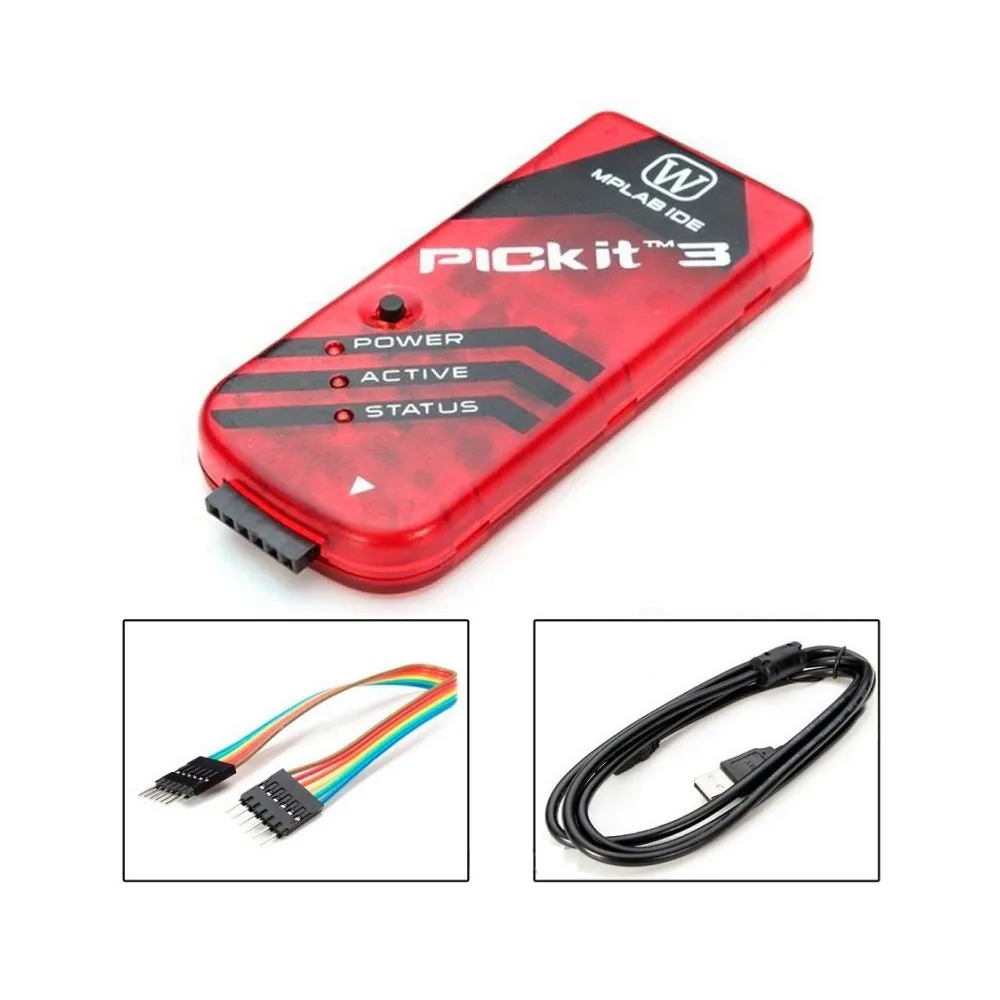

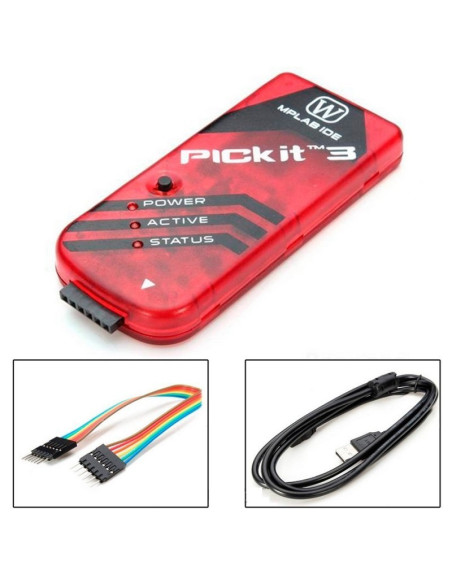

Programador PICkit 3
El PICKit 3 es la herramienta de depuración y programación más sencilla y de menor coste de Microchip. Esta totalmente soportado por el MPLAB IDE
El PICKit 3 es la herramienta de depuración y programación más sencilla y de menor coste de Microchip. Esta totalmente soportado por el MPLAB IDE, y tiene una sencilla conexión USB Full Speed con el ordenador que no solo permite programar y depurar sino también hacer update del firmware interno del PICKIT3.
Tiene circuitos para protección de sobre tensión y de corto circuito, permite ejecución en tiempo real y soporta tensiones desde 2.0V.
Respectando la norma USB puede dar 100mA al circuito donde esta conectado y tiene LEDs de información rápida para el usuario.
Además de estas funcionalidades, hay una que es muy interesante y en algunos entornos bastante útil del PICKIT3 que es la funcionalidad “Programmer-To-Go”.
La funcionalidad “Programmer-To-Go” permite de una forma muy sencilla programar cualquier microcontrolador de las familias PIC16, PIC18, PIC24, dsPIC33F y PIC32 de Microchip sin necesitar de un ordenador, lo que es muy útil si estamos en un entorno donde llevar un ordenador no es practico o es del todo imposible.
El PICKit3 permite guardar un código de hasta 512KB en su Flash, esto se hace desde el MPLAB y después llevar el PICKIT 3 y de forma autónoma sólo alimentando el PICKit3 desde el USB (puede ser un cargador con salida usb como ya tenemos para algunos móviles o para baterías de grabadores de video) programar “In Situ” nuestro dispositivo.
PIC10F |
---|
PIC10F200, PIC10F202, PIC10F204, PIC10F206, PIC10F220, PIC10F222 |
PIC12F |
PIC12F508, PIC12F509, PIC12F510, PIC12F519, PIC12F609, PIC12HV609, PIC12F615, PIC12FHV615PIC12F629, PIC12F635, PIC12F675, PIC12F683 |
PIC16F |
PIC16F505,PIC16F506,PIC16F526,PIC16F54,PIC16F57,PIC16F59, PIC16F610,PIC16FHV610,PIC16F616, PIC16FHV616PIC16F627, PIC16F628, PIC16F627A, PIC16F628A, PIC16F648A, PIC16F630, PIC16F631, PIC16F636,PIC16F639,PIC16F676, PIC16F677,PIC16F684, PIC16F685,PIC16F687,PIC16F688,PIC16F689, PIC16F690,PIC16F72, PIC16F73, PIC16F74, PIC16F76, PIC16F77, PIC16F722, PIC16F723, PIC16F724, PIC16F726, PIC16F727, PIC16F716,PIC16F737, PIC16F747, PIC16F767, PIC16F777, PIC16F785, PIC16FHV785,PIC16F84A, PIC16F87,PIC16F88, PIC16F818,PIC16F819,PIC16F870,PIC16F871,PIC16F872, PIC16F873, PIC16F874,PIC16F876, PIC16F877, PIC16F873A, PIC16F874A, PIC16F876A, PIC16F877A, PIC16F882, PIC16F883, PIC16F884, PIC16F886, PIC16F887,PIC16F913, PIC16F914, PIC16F916, PIC16F917, PIC16F946, PIC16F1933, PIC16F1934, PIC16F1936, PIC16F1937,PIC16F1938, PIC16F1939, PIC16LF1933, PIC16F1934, PIC16F1936, PIC16F1937,PIC16LF1938, PIC16LF1939 |
PIC18F |
PIC18F242, PIC18F252, PIC18F442, PIC18F452,PIC18F248, PIC18F258, PIC18F448, PIC18F458 PIC18F1220, PIC18F1320, PIC18F2220, PIC18F2320,PIC18F1230, PIC18F1330,PIC18F2221, PIC18F2321 PIC18F2331, PIC18F2410, PIC18F2420, PIC18F2431,PIC18F2423, PIC18F2450, PIC18F2455, PIC18F2458, PIC18F2480,PIC18F2510, PIC18F2515, PIC18F2520, PIC18F2523, PIC18F2525,PIC18F2550, PIC18F2553, PIC18F2580, PIC18F2585,PIC18F2610, PIC18F2620, PIC18F2680, PIC18F2682, PIC18F2685,PIC18F4220, PIC18F4221,PIC18F4320, PIC18F4321, PIC18F4331,PIC18F4410, PIC18F4420, PIC18F4423,PIC18F4431, PIC18F4450, PIC18F4455,PIC18F4458, PIC18F4480,PIC18F4510, PIC18F4515, PIC18F4520, PIC18F4523 PIC18F4525, PIC18F4550, PIC18F4553, PIC18F4580,PIC18F4585, PIC18F4610, PIC18F4620, PIC18F4680 PIC18F4682, PIC18F4685,PIC18F6310, PIC18F6390, PIC18F6393, PIC18F6410, PIC18F6490, PIC18F6493 PIC18F6520, PIC18F6525, PIC18F6527, PIC18F6585,PIC18F6620, PIC18F6621, PIC18F6622, PIC18F6627 PIC18F6628, PIC18F6680,PIC18F6720, PIC18F6722, PIC18F6723, PIC18F8310, PIC18F8390, PIC18F8393 PIC18F8410, PIC18F8490, PIC18F8493,PIC18F8520, PIC18F8525, PIC18F8527, PIC18F8585,PIC18F8621, PIC18F8620,PIC18F8622,PIC18F8627,PIC18F8628,PIC18F8680, PIC18F8720,PIC18F8722,PIC18F8723,PIC18F24J10, F25J10, F44J10, F45J10,PIC18LF24J10, LF25J10, LF44J10, LF45J10,PIC18F24J11, F25J11, F44J11, F45J11 PIC18LF24J11, LF25J11, LF44J11, LF45J11,PIC18F26J11, F46J11, PIC18LF26J11, LF46J11,PIC18F24J50, F25J50, F44J50, F45J50,PIC18LF24J50, LF25J50, LF44J50, LF45J50,PIC18F26J50, F46J50,PIC18LF26J50, LF46J50 PIC18F63J11, 63J90, 64J11, 64J90PIC18F65J10, 65J11, 65J15PIC18F65J50, 65J90PIC18F66J10, 66J11, 66J15, 66J16,PIC18F66J50, 66J55, 66J60, 66J65,PIC18F66J90, PIC18F67J10, 67J11, 67J50, 67J60, PIC18F67J90,PIC18F83J11, 83J90, 84J11, 84J90,PIC18F85J10, 85J11, 85J15, 85J50,PIC18F85J90,PIC18F86J10, 86J11, 86J15, 86J16,PIC18F86J50, 86J55, 86J60, 86J65, PIC18F86J90,PIC18F87J10, 87J11, 87J50, 87J60, PIC18F86J90,PIC18F96J60, 96J65,PIC18F97J60, PIC18F13K22, LF13K22, F14K22, LF14K22PIC18F13K50,14K50, PIC18F23K20,24K20,25K20,26K20PIC18F43K20, 44K20, 45K20, 46K20 |
PIC24F |
PIC24F04KA200, 04KA201, PIC24F08KA101, 08KA102,PIC24F16KA101, 16KA102,PIC24FJ16GA002, 16GA004,PIC24FJ32GA002, 3 2GA004,PIC24FJ32GA102, 32GA104, PIC24FJ32GB002, 32GB004,PIC24FJ48GA002, 48GA004, PIC24FJ64GA002, 64GA004,PIC24FJ64GA102, 64GA104,PIC24FJ64GB002, 64GB004,PIC24FJ64GA006, 64GA008, 64GA010,PIC24FJ64GB106, 64GB108, 64GB110,PIC24FJ96GA006, 96GA008, 96GA010,PIC24FJ128GA006, 128GA008, 128GA010,PIC24FJ128GA106, 128GA108, 128GA110,PIC24FJ128GB106, 128GB108, 128GB110, PIC24FJ192GA106, 192GA108, 192GA110,PIC24FJ192GB106, 192GB108, 192GB110,PIC24FJ256GA106, 256GA108, 256GA110, PIC24FJ256GB106, 256GB108, 256GB110 ,PIC24HJ12GP201, 12GP202,PIC24HJ16GP304,PIC24HJ32GP202, 3 2GP204,PIC24HJ32GP302, 32GP304 ,PIC24HJ64GP202, 64GP204,PIC24HJ64GP206, 64GP210, 64GP506, PIC24HJ64GP502, 64GP504, 64GP510 ,PIC24HJ128GP202, 128GP204,PIC24HJ128GP206, 128GP210, 128GP306,PIC24HJ128GP310, PIC24HJ128GP502, 128GP504,PIC24HJ128GP506, 128GP510, PIC24HJ256GP206, 256GP210, 256GP610 |
dsPIC30 |
dsPIC30F1010,dsPIC30F2010, 2011, 2012,dsPIC30F2020, 2023,dsPIC30F 3010, 3011, 3012 dsPIC30F3013, 3014,dsPIC30F4011, 4012, 4013,dsPIC30F5011, 5013, 5015, 5016,dsPIC30F6010A, 6011A, 6012A |
dsPIC39 |
dsPIC39F6013A, 6014A, 6015 |
dsPIC33 |
dsPIC33FJ12GP201, 12GP202,dsPIC33FJ16GP304, dsPIC33FJ32GP202, 32GP204,dsPIC33FJ32GP302, 32GP304 dsPIC33FJ64GP202, 64GP204,dsPIC33FJ64GP206, 64GP306, 64GP310, dsPIC33FJ64GP706, 64GP708, 64GP710 dsPIC33FJ64GP802, 64GP804,dsPIC33FJ128GP202, 128GP204,dsPIC33FJ128GP206, 128GP306, 128GP310,dsPIC33FJ128GP706, 128GP708, 128GP710,dsPIC33FJ128GP802, 128GP804,dsPIC33FJ256GP506, 256GP510, 256GP710 dsPIC33FJ06GS101, 06GS102, 06GS202,dsPIC33FJ16GS402, 16GS404, dsPIC33FJ16GS502, 16GS504dsPIC33FJ12MC201, 12MC202,dsPIC33FJ16MC304,dsPIC33FJ32MC202, 32MC204,dsPIC33FJ32MC302, 32MC304 dsPIC33FJ64MC202, 64MC204,dsPIC33FJ64MC506, 64MC508, 64MC510, dsPIC33FJ64MC706, 64MC710,dsPIC33FJ64MC802, 64MC804,dsPIC33FJ128MC202, 128MC204 dsPIC33FJ128MC506, 128MC510,dsPIC33FJ128MC706, 128MC708, 128MC710 dsPIC33FJ128MC802, 128MC804,dsPIC33FJ256MC510, 256MC710 |
dsPIC32 |
PIC32MX320F032H, 320F064H,PIC32MX320F128H, 320F128L,PIC32MX340F128H, 340F128L,PIC32MX340F256H PIC32MX340F512H,PIC32MX360F256L, 360F512L,PIC32MX420F032H,PIC32MX440F128L, 440F128H PIC32MX440F256H,PIC32MX440F512H,PIC32MX460F256L, 460F512L |
11 Series Serial EEPROM Devices |
11LC/AA010,11LC/AA020,11LC/AA040, 11LC/AA080,11LC/AA160 |
24 Series Serial EEPROM Devices |
24LC/AA/C00,24LC/AA01B, 02B, 04B, 08B,24LC/AA16B, 32A,24LC/AA/FC64, 128, 256, 512,24LC/AA/FC1025 |
25 Series Serial EEPROM Devices |
25LC/AA010A, 020A, 040A,25LC/AA080A, 080B, 160A, 160B,25LC/AA320A, 640A,25LC/AA128, 256, 512, 1024 |
93 Series Serial EEPROM Devices |
25LC/AA/C46A, 46B, 46C,25LC/AA/C56A, 56B, 56C, 25LC/AA/C66A, 66B, 66C,25LC/AA/C47A, 76B, 76C ,25LC/AA/C48A, 86B, 86C |
MCP250xx CAN Devices |
MCP25020, 25025,MCP25050, 25055 |
