Reductor de voltaje DC DC LM2596 de 9V~36V A 5VDC Doble USB

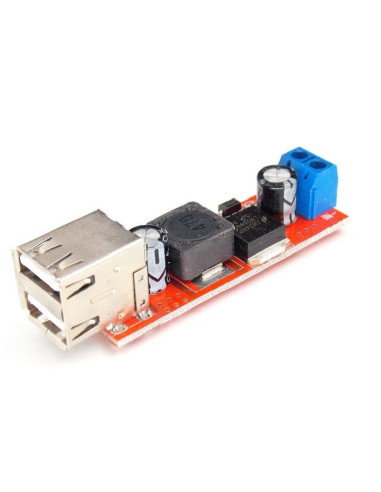

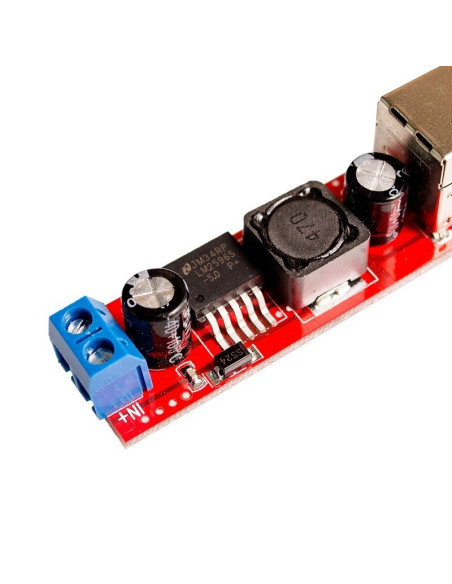

Este módulo esta basado en el Regulador DC-DC Step Down LM2596 que es un circuito integrado monolítico adecuado para el diseño fácil y conveniente de una fuente de conmutación tipo buck. Es capaz de conducir una corriente de hasta 3A. Maneja una carga con excelente regulación de línea y bajo voltaje de rizado. Este dispositivo está disponible con voltaje de salida fijo. El módulo reduce al mínimo el uso de componentes externos para simplificar el diseño de fuentes de alimentación.

El módulo convertidor LM2596 es un regulador de tipo conmutado, así que su eficiencia es significativamente mayor en comparación con los populares reguladores lineales de tres terminales, especialmente con tensiones de entrada superiores.

CARACTERISTICAS

• Voltaje de operación: 9VDC~ 35VDC

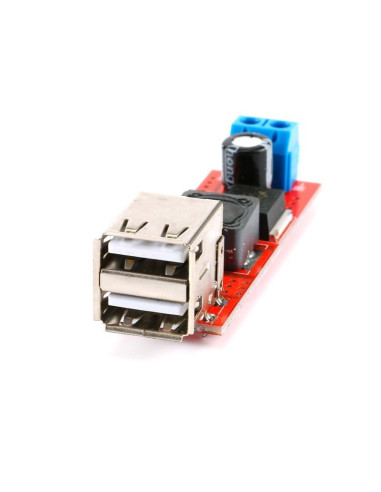

• Doble USB 2.0
• Voltaje de Salida: 5VDC
• Corriente de Salida: máx. 3A, 2.5A recomendado (usar disipador para corrientes mayores a 2A).
• Potencia de salida: 50-70W, utilizar disipador
• Eficiencia de conversión: 92%
• Regulación de carga: S (I) ≤ 0.8%.
• Regulación de voltaje: S (u) ≤ 0.8%.
• Frecuencia de Trabajo: 150KHz
• Ripple en la salida:30mV (máx.) 20M bandwidth
• Temperatura de trabajo: -40℃ ~ +85℃
• Protección de cortocircuito y sobre temperatura.
• Aplicaciones: Reducir el voltaje de una fuente como una batería, una fuente de voltaje, cargadores de celular, etc., a un voltaje menor deseado utilizando un proceso muy eficiente comparado a los tradicionales reguladores lineales.

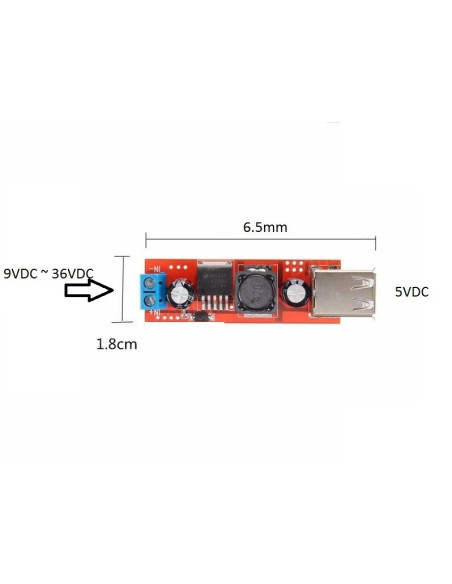

• Dimensiones: 1.8cm X 6.5 cmm
